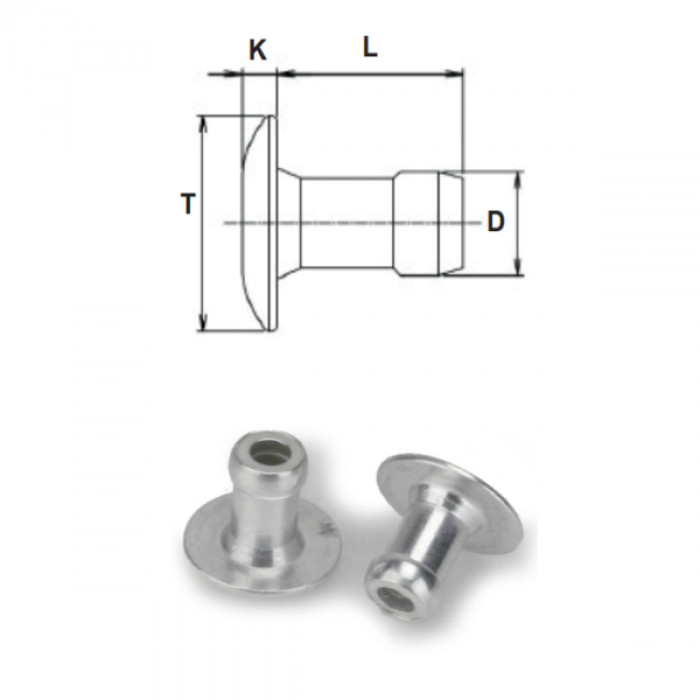

Rivetti in cartuccia alluminio testa tonda
Codice |
D |
L |
T |
K max |
Dia foro |
Spessore |
Trazione |
Taglio |
pz. cartuccia |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 01ALBV24040TT | 2,4 | 4,1 | 3,8-4,2 | 0,95 | 2,36 - 2,44 | 1,2 - 2,4 | 400 N | 250 N | 65 | Scheda |
| 01ALBV24050TT | 2,4 | 5,1 | 3,8-4,2 | 0,95 | 2,36 - 2,44 | 2,2 - 3,4 | 400 N | 250 N | 52 | Scheda |
| 01ALBV24060TT | 2,4 | 6,1 | 3,8-4,2 | 0,95 | 2,36 - 2,44 | 3,2 - 4,4 | 400 N | 250 N | 44 | Scheda |
| 01ALBV24070TT | 2,4 | 7,1 | 3,8-4,2 | 0,95 | 2,36 - 2,44 | 4,2 - 5,4 | 400 N | 250 N | 38 | Scheda |
| 01ALBV24080TT | 2,4 | 8,1 | 3,8-4,2 | 0,95 | 2,36 - 2,44 | 5,2 - 6,4 | 400 N | 250 N | 34 | Scheda |
| 01ALBV24090TT | 2,4 | 9,1 | 3,8-4,2 | 0,95 | 2,36 - 2,44 | 6,2 - 7,5 | 400 N | 250 N | 30 | Scheda |
| 01ALBV32038TT | 3,2 | 3,7 | 6,0 - 6,3 | 0,96 | 3,3 - 3,4 | 1,0 - 1,9 | 1260 N | 720 N | 59 | Scheda |
| 01ALBV32043TT | 3,2 | 4,37 | 6,0 - 6,3 | 0,96 | 3,3 - 3,4 | 1,2 - 2,4 | 1260 N | 720 N | 58 | Scheda |
| 01ALBV32053TT | 3,2 | 5,39 | 6,0 - 6,3 | 0,96 | 3,3 - 3,4 | 2,2 - 3,4 | 1260 N | 720 N | 48 | Scheda |
| 01ALBV32063TT | 3,2 | 6,41 | 6,0 - 6,3 | 0,96 | 3,3 - 3,4 | 3,2 - 4,4 | 1260 N | 720 N | 42 | Scheda |
| 01ALBV32073TT | 3,2 | 7,42 | 6,0 - 6,3 | 0,96 | 3,3 - 3,4 | 4,2 - 5,4 | 1260 N | 720 N | 37 | Scheda |
| 01ALBV32083TT | 3,2 | 8,44 | 6,0 - 6,3 | 0,96 | 3,3 - 3,4 | 5,2 - 6,4 | 1260 N | 720 N | 33 | Scheda |
| 01ALBV32093TT | 3,2 | 9,45 | 6,0 - 6,3 | 0,96 | 3,3 - 3,4 | 6,2 - 7,5 | 1260 N | 720 N | 30 | Scheda |
| 01ALBV40049TT | 4 | 4,91 | 7,7 - 8,0 | 1,05 | 4,1 - 4,2 | 1,6 - 2,9 | 1700 N | 1100 N | 52 | Scheda |
| 01ALBV40054TT | 4 | 5,41 | 7,7 - 8,0 | 1,05 | 4,1 - 4,2 | 2,2 - 3,4 | 1700 N | 1100 N | 44 | Scheda |
| 01ALBV40059TT | 4 | 5,92 | 7,7 - 8,0 | 1,05 | 4,1 - 4,2 | 2,7 - 3,9 | 1700 N | 1100 N | 44 | Scheda |
| 01ALBV40069TT | 4 | 6,94 | 7,7 - 8,0 | 1,05 | 4,1 - 4,2 | 3,7 - 4,9 | 1700 N | 1100 N | 38 | Scheda |
| 01ALBV40079TT | 4 | 7,97 | 7,7 - 8,0 | 1,05 | 4,1 - 4,2 | 4,7 - 5,9 | 1700 N | 1100 N | 34 | Scheda |
| 01ALBV40089TT | 4 | 8,95 | 7,7 - 8,0 | 1,05 | 4,1 - 4,2 | 5,7 - 6,9 | 1700 N | 1100 N | 30 | Scheda |
| 01ALBV48054TT | 4,8 | 5,39 | 9,2 - 9,5 | 1,2 | 4,85 - 4,93 | 1,7 - 3,3 | 2000 N | 1400 N | 46 | Scheda |
| 01ALBV48061TT | 4,8 | 6,1 | 9,2 - 9,5 | 1,2 | 4,85 - 4,93 | 2,1 - 3,9 | 2000 N | 1400 N | 42 | Scheda |
| 01ALBV48073TT | 4,8 | 7,37 | 9,2 - 9,5 | 1,2 | 4,85 - 4,93 | 3,7 - 5,2 | 2000 N | 1400 N | 36 | Scheda |
| 01ALBV48086TT | 4,8 | 8,64 | 9,2 - 9,5 | 1,2 | 4,85 - 4,93 | 5,0 - 6,4 | 2000 N | 1400 N | 31 | Scheda |
| 01ALBV48099TT | 4,8 | 9,91 | 9,2 - 9,5 | 1,2 | 4,85 - 4,93 | 6,3 - 7,7 | 2000 N | 1400 N | 28 | Scheda |
| 01ALBV48111TT | 4,8 | 11,18 | 9,2 - 9,5 | 1,2 | 4,85 - 4,93 | 7,5 - 9,0 | 2000 N | 1400 N | 24 | Scheda |
| 01ALBV48124TT | 4,8 | 12,45 | 9,2 - 9,5 | 1,2 | 4,85 - 4,93 | 8,8 - 10,3 | 2000 N | 1400 N | 22 | Scheda |
| 01ALBV48134TT | 4,8 | 13,45 | 9,2 - 9,5 | 1,2 | 4,85 - 4,93 | 10,0 - 11,0 | 2000 N | 1400 N | 20 | Scheda |
| 01ALBV60064TT | 6 | 6,43 | 11,2 - 11,5 | 1,3 | 5,98 - 6,06 | 2,5 - 3,4 | 3200 N | 1600 N | 40 | Scheda |
| 01ALBV60069TT | 6 | 6,93 | 11,2 - 11,5 | 1,3 | 5,98 - 6,06 | 2,66 - 3,94 | 3200 N | 1600 N | 37 | Scheda |
| 01ALBV60079TT | 6 | 7,94 | 11,2 - 11,5 | 1,3 | 5,98 - 6,06 | 3,68 - 4,95 | 3200 N | 1600 N | 33 | Scheda |
| 01ALBV60089TT | 6 | 8,96 | 11,2 - 11,5 | 1,3 | 5,98 - 6,06 | 4,70 - 5,95 | 3200 N | 1600 N | 29 | Scheda |
| 01ALBV60100TT | 6 | 9,98 | 11,2 - 11,5 | 1,3 | 5,98 - 6,06 | 5,71 - 6,98 | 3200 N | 1600 N | 26 | Scheda |
| 01ALBV60110TT | 6 | 10,99 | 11,2 - 11,5 | 1,3 | 5,98 - 6,06 | 6,73 - 7,99 | 3200 N | 1600 N | 24 | Scheda |
