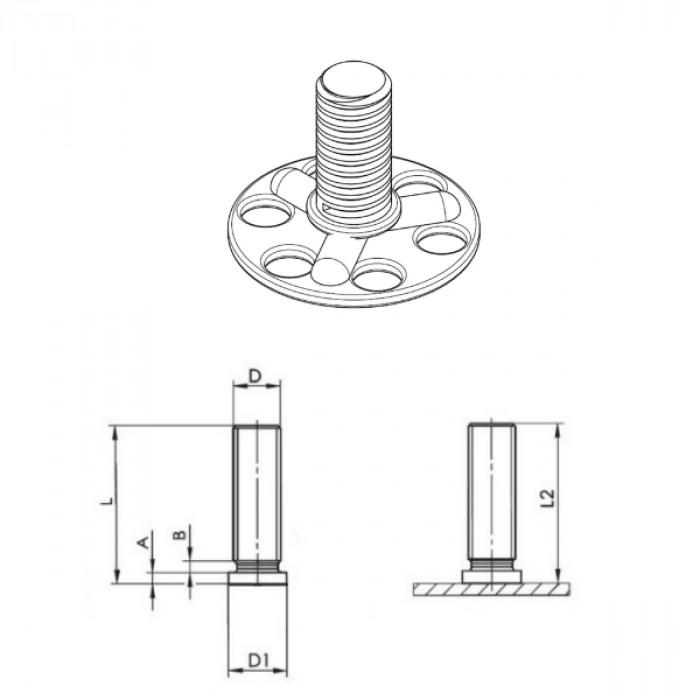

Piastrina con perno filettato FXPF
Codice |
D |
L +0,6 |
D1 +/-0,2 |
A |
B max |
L2 |
ø |
|
|---|---|---|---|---|---|---|---|---|
| 84IXA4PF20TM04‑12 | M4 | 12 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM04‑16 | M4 | 16 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM04‑20 | M4 | 20 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM04‑25 | M4 | 25 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM04‑30 | M4 | 30 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM04‑40 | M4 | 40 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM04‑50 | M4 | 50 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM05‑12 | M5 | 12 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM05‑16 | M5 | 16 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM05‑20 | M5 | 20 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM05‑25 | M5 | 25 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM05‑30 | M5 | 30 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM05‑40 | M5 | 40 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM05‑50 | M5 | 50 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM05‑60 | M5 | 60 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM06‑12 | M6 | 12 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM06‑16 | M6 | 16 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM06‑20 | M6 | 20 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM06‑25 | M6 | 25 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM06‑30 | M6 | 30 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM06‑40 | M6 | 40 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM06‑50 | M6 | 50 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM06‑60 | M6 | 60 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM08‑12 | M8 | 12 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM08‑16 | M8 | 16 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM08‑20 | M8 | 20 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM08‑25 | M8 | 25 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM08‑30 | M8 | 30 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM08‑40 | M8 | 40 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM08‑50 | M8 | 50 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM08‑60 | M8 | 60 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 20 mm | Scheda |
| 84IXA4PF20TM10‑12 | M10 | 12 | 11 | 0,8-1,4 | 2 | L-0,6 | 20 mm | Scheda |
| 84IXA4PF20TM10‑16 | M10 | 16 | 11 | 0,8-1,4 | 2 | L-0,6 | 20 mm | Scheda |
| 84IXA4PF20TM10‑20 | M10 | 20 | 11 | 0,8-1,4 | 2 | L-0,6 | 20 mm | Scheda |
| 84IXA4PF20TM10‑25 | M10 | 25 | 11 | 0,8-1,4 | 2 | L-0,6 | 20 mm | Scheda |
| 84IXA4PF20TM10‑30 | M10 | 30 | 11 | 0,8-1,4 | 2 | L-0,6 | 20 mm | Scheda |
| 84IXA4PF20TM10‑40 | M10 | 40 | 11 | 0,8-1,4 | 2 | L-0,6 | 20 mm | Scheda |
| 84IXA4PF20TM10‑50 | M10 | 50 | 11 | 0,8-1,4 | 2 | L-0,6 | 20 mm | Scheda |
| 84IXA4PF23TM04‑12 | M4 | 12 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM04‑16 | M4 | 16 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM04‑20 | M4 | 20 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM04‑25 | M4 | 25 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM04‑30 | M4 | 30 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM04‑40 | M4 | 40 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM04‑50 | M4 | 50 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM05‑12 | M5 | 12 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM05‑16 | M5 | 16 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM05‑20 | M5 | 20 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM05‑25 | M5 | 25 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM05‑30 | M5 | 30 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM05‑40 | M5 | 40 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM05‑50 | M5 | 50 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM05‑60 | M5 | 60 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM06‑12 | M6 | 12 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM06‑16 | M6 | 16 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM06‑20 | M6 | 20 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM06‑25 | M6 | 25 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM06‑30 | M6 | 30 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM06‑40 | M6 | 40 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM06‑50 | M6 | 50 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM06‑60 | M6 | 60 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM08‑12 | M8 | 12 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM08‑16 | M8 | 16 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM08‑20 | M8 | 20 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM08‑25 | M8 | 25 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM08‑30 | M8 | 30 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM08‑40 | M8 | 40 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM08‑50 | M8 | 50 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM08‑60 | M8 | 60 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 23mm | Scheda |
| 84IXA4PF23TM10‑12 | M10 | 12 | 11 | 0,8-1,4 | 2 | L-0,6 | 23mm | Scheda |
| 84IXA4PF23TM10‑16 | M10 | 16 | 11 | 0,8-1,4 | 2 | L-0,6 | 23mm | Scheda |
| 84IXA4PF23TM10‑20 | M10 | 20 | 11 | 0,8-1,4 | 2 | L-0,6 | 23mm | Scheda |
| 84IXA4PF23TM10‑25 | M10 | 25 | 11 | 0,8-1,4 | 2 | L-0,6 | 23mm | Scheda |
| 84IXA4PF23TM10‑30 | M10 | 30 | 11 | 0,8-1,4 | 2 | L-0,6 | 23mm | Scheda |
| 84IXA4PF23TM10‑40 | M10 | 40 | 11 | 0,8-1,4 | 2 | L-0,6 | 23mm | Scheda |
| 84IXA4PF23TM10‑50 | M10 | 50 | 11 | 0,8-1,4 | 2 | L-0,6 | 23mm | Scheda |
| 84IXA4PF38TM04‑12 | M4 | 12 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM04‑16 | M4 | 16 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM04‑20 | M4 | 20 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM04‑25 | M4 | 25 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM04‑30 | M4 | 30 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM04‑40 | M4 | 40 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM04‑50 | M4 | 50 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM05‑12 | M5 | 12 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM05‑16 | M5 | 16 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM05‑20 | M5 | 20 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM05‑25 | M5 | 25 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM05‑30 | M5 | 30 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM05‑40 | M5 | 40 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM05‑50 | M5 | 50 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM05‑60 | M5 | 60 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM06‑12 | M6 | 12 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM06‑16 | M6 | 16 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM06‑20 | M6 | 20 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM06‑25 | M6 | 25 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM06‑30 | M6 | 30 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM06‑40 | M6 | 40 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM06‑50 | M6 | 50 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM06‑60 | M6 | 60 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM08‑12 | M8 | 12 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM08‑16 | M8 | 16 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM08‑20 | M8 | 20 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM08‑25 | M8 | 25 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM08‑30 | M8 | 30 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM08‑40 | M8 | 40 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM08‑50 | M8 | 50 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM08‑60 | M8 | 60 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38mm | Scheda |
| 84IXA4PF38TM10‑12 | M10 | 12 | 11 | 0,8-1,4 | 2 | L-0,6 | 38mm | Scheda |
| 84IXA4PF38TM10‑16 | M10 | 16 | 11 | 0,8-1,4 | 2 | L-0,6 | 38mm | Scheda |
| 84IXA4PF38TM10‑20 | M10 | 20 | 11 | 0,8-1,4 | 2 | L-0,6 | 38mm | Scheda |
| 84IXA4PF38TM10‑25 | M10 | 25 | 11 | 0,8-1,4 | 2 | L-0,6 | 38mm | Scheda |
| 84IXA4PF38TM10‑30 | M10 | 30 | 11 | 0,8-1,4 | 2 | L-0,6 | 38mm | Scheda |
| 84IXA4PF38TM10‑40 | M10 | 40 | 11 | 0,8-1,4 | 2 | L-0,6 | 38mm | Scheda |
| 84IXA4PF38TM10‑50 | M10 | 50 | 11 | 0,8-1,4 | 2 | L-0,6 | 38mm | Scheda |
