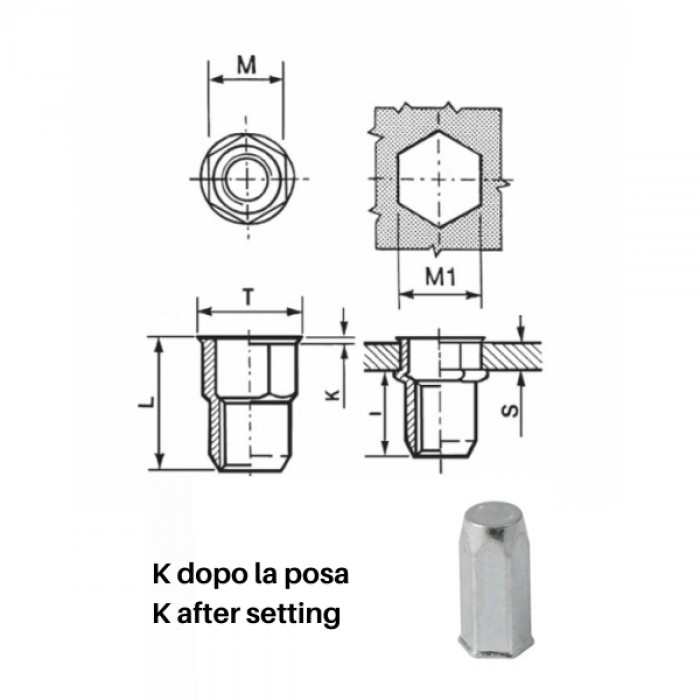

Inserti filettati esagonali ciechi acciaio - Testa ridotta
Codice |
|
S GRIP |
M +0,07-0,1 |
M1 +0,1/-0 |
T +/-0,3 |
K +/-0,15 |
L +/-0,3 |
I ~ |
Nm
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| 85ACIERCM04C | M4 | 0,5 - 2,5 | 5,9 | 6 | 7 | 0,5 | 16 | 11,7 | 3 | Scheda |
| 85ACIERCM04L | M4 | 2,5 - 4,0 | 5,9 | 6 | 7 | 0,5 | 18 | 13,7 | 3 | Scheda |
| 85ACIERCM05C | M5 | 0,5 - 3,0 | 6,9 | 7 | 8 | 0,5 | 20 | 14,2 | 6 | Scheda |
| 85ACIERCM05L | M5 | 3,0 - 5,0 | 6,9 | 7 | 8 | 0,5 | 23 | 17,2 | 6 | Scheda |
| 85ACIERCM06C | M6 | 1- 3,5 | 8,9 | 9 | 10 | 0,6 | 20,5 | 14,5 | 11 | Scheda |
| 85ACIERCM06L | M6 | 3,5 - 5,5 | 8,9 | 9 | 10 | 0,6 | 23,5 | 17,5 | 11 | Scheda |
| 85ACIERCM08C | M8 | 1 - 4,0 | 10,9 | 11 | 12 | 0,6 | 23 | 21 | 20 | Scheda |
| 85ACIERCM08L | M8 | 4,0 - 6,0 | 10,9 | 11 | 12 | 0,6 | 25 | 23 | 20 | Scheda |
| 85ACIERCM10C13 | M10 | 1,5 - 4,5 | 12,9 | 13 | 14,5 | 0,7 | 28,5 | 21 | 32 | Scheda |
| 85ACIERCM10L13 | M10 | 4,0 - 6,0 | 12,9 | 13 | 14,5 | 0,7 | 30,5 | 23 | 31 | Scheda |
