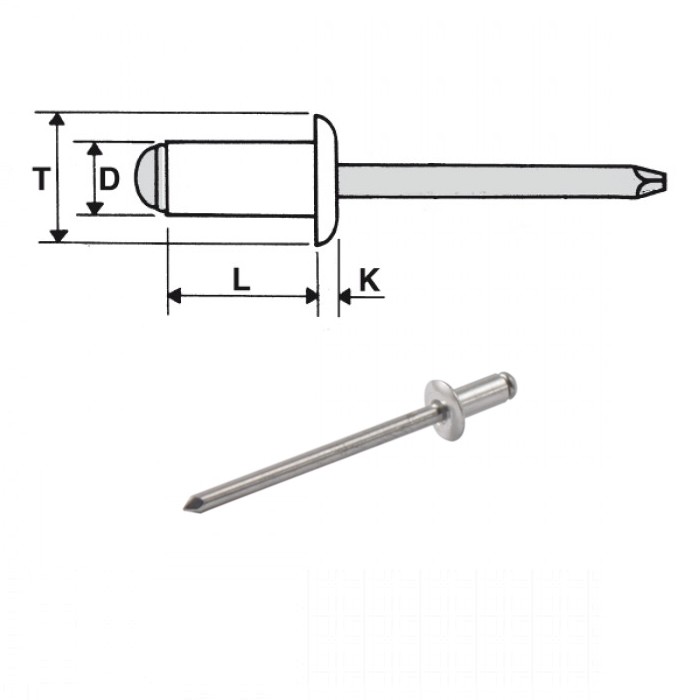

Blind rivets aluminium / aluminium - Dome head
Code |
D +0,08/-0,15 |
L +1/-0,2 |
T max |
K max |
hole
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|
| 01ALAL3206TT | 3,2 | 6 | 6,7 | 1,3 | 3,3 - 3,4 | 1,5 - 3,5 | 670 N | 500 N | Data sheet |
| 01ALAL3208TT | 3,2 | 8 | 6,7 | 1,3 | 3,3 - 3,4 | 3,5 - 5,5 | 670 N | 500 N | Data sheet |
| 01ALAL3210TT | 3,2 | 10 | 6,7 | 1,3 | 3,3 - 3,4 | 5,5 - 7 | 670 N | 500 N | Data sheet |
| 01ALAL3212TT | 3,2 | 12 | 6,7 | 1,3 | 3,3 - 3,4 | 7 - 8,5 | 670 N | 500 N | Data sheet |
| 01ALAL3214TT | 3,2 | 14 | 6,7 | 1,3 | 3,3 - 3,4 | 8,5 - 10,5 | 670 N | 500 N | Data sheet |
| 01ALAL3216TT | 3,2 | 16 | 6,7 | 1,3 | 3,3 - 3,4 | 10,5 - 13 | 670 N | 500 N | Data sheet |
| 01ALAL4006TT | 4 | 6 | 8,4 | 1,7 | 4,1 - 4,2 | 1,5 - 3 | 1000 N | 850 N | Data sheet |
| 01ALAL4008TT | 4 | 8 | 8,4 | 1,7 | 4,1 - 4,2 | 3 - 5 | 1000 N | 850 N | Data sheet |
| 01ALAL4010TT | 4 | 10 | 8,4 | 1,7 | 4,1 - 4,2 | 5 - 6,5 | 1000 N | 850 N | Data sheet |
| 01ALAL4012TT | 4 | 12 | 8,4 | 1,7 | 4,1 - 4,2 | 6,5 - 8,5 | 1000 N | 850 N | Data sheet |
| 01ALAL4014TT | 4 | 14 | 8,4 | 1,7 | 4,1 - 4,2 | 8,5 - 10,5 | 1000 N | 850 N | Data sheet |
| 01ALAL4016TT | 4 | 16 | 8,4 | 1,7 | 4,1 - 4,2 | 10,5 - 12,5 | 1000 N | 850 N | Data sheet |
| 01ALAL4018TT | 4 | 18 | 8,4 | 1,7 | 4,1 - 4,2 | 12,5 - 14,5 | 1000 N | 850 N | Data sheet |
| 01ALAL4020TT | 4 | 20 | 8,4 | 1,7 | 4,1 - 4,2 | 14,5 - 16,5 | 1000 N | 850 N | Data sheet |
| 01ALAL4808TT | 4,8 | 8 | 10,1 | 2 | 4,9 - 5 | 3 - 4,5 | 1400 N | 1100 N | Data sheet |
| 01ALAL4810TT | 4,8 | 10 | 10,1 | 2 | 4,9 - 5 | 4,5 - 6 | 1400 N | 1100 N | Data sheet |
| 01ALAL4812TT | 4,8 | 12 | 10,1 | 2 | 4,9 - 5 | 6 - 8 | 1400 N | 1100 N | Data sheet |
| 01ALAL4814TT | 4,8 | 14 | 10,1 | 2 | 4,9 - 5 | 8 - 10 | 1400 N | 1100 N | Data sheet |
| 01ALAL4816TT | 4,8 | 16 | 10,1 | 2 | 4,9 - 5 | 10 - 12 | 1400 N | 1100 N | Data sheet |
| 01ALAL4818TT | 4,8 | 18 | 10,1 | 2 | 4,9 - 5 | 12 - 14 | 1400 N | 1100 N | Data sheet |
| 01ALAL4820TT | 4,8 | 20 | 10,1 | 2 | 4,9 - 5 | 14 - 16 | 1400 N | 1100 N | Data sheet |
| 01ALAL4825TT | 4,8 | 25 | 10,1 | 2 | 4,9 - 5 | 15 - 20 | 1400 N | 1100 N | Data sheet |
| 01ALAL4830TT | 4,8 | 30 | 10,1 | 2 | 4,9 - 5 | 20 - 25 | 1400 N | 1100 N | Data sheet |
