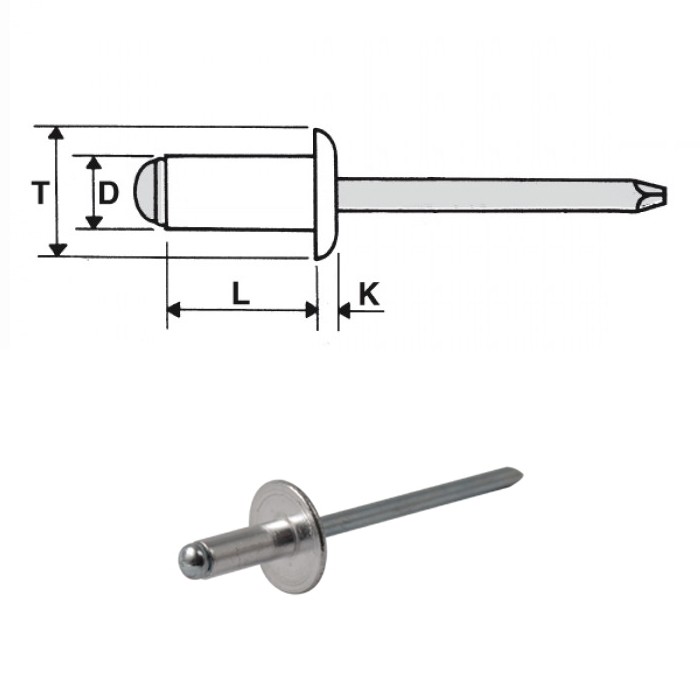

Blind rivets aluminium / steel zinc plated - Large head
Code |
D +0,08/-0,15 |
L +1/-0,2 |
T |
K max |
hole
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|
| 01AL3206TL | 3,2 | 6 | 8,8 - 10 | 2 | 3,3 - 3,4 | 1 - 3 | 700 N | 500 N | Data sheet |
| 01AL3208TL | 3,2 | 8 | 8,8 - 10 | 2 | 3,3 - 3,4 | 3 - 5 | 700 N | 500 N | Data sheet |
| 01AL3210TL | 3,2 | 10 | 8,8 - 10 | 2 | 3,3 - 3,4 | 5 - 7 | 700 N | 500 N | Data sheet |
| 01AL3212TL | 3,2 | 12 | 8,8 - 10 | 2 | 3,3 - 3,4 | 7 - 9 | 700 N | 500 N | Data sheet |
| 01AL3214TL | 3,2 | 14 | 8,8 - 10 | 2 | 3,3 - 3,4 | 9 - 11 | 700 N | 500 N | Data sheet |
| 01AL3216TL | 3,2 | 16 | 8,8 - 10 | 2 | 3,3 - 3,4 | 11 - 13 | 700 N | 500 N | Data sheet |
| 01AL4006TL | 4 | 6 | 8,8 - 10 | 2,5 | 4,1 - 4,2 | 1 - 3 | 1200 N | 850 N | Data sheet |
| 01AL4008TL | 4 | 8 | 8,8 - 10 | 2,5 | 4,1 - 4,2 | 3 - 5 | 1200 N | 850 N | Data sheet |
| 01AL4010TL | 4 | 10 | 8,8 - 10 | 2,5 | 4,1 - 4,2 | 5 - 6,5 | 1200 N | 850 N | Data sheet |
| 01AL4012TL | 4 | 12 | 8,8 - 10 | 2,5 | 4,1 - 4,2 | 6,5 - 8,5 | 1200 N | 850 N | Data sheet |
| 01AL4014TL | 4 | 14 | 8,8 - 10 | 2,5 | 4,1 - 4,2 | 8,5 - 10,5 | 1200 N | 850 N | Data sheet |
| 01AL4016TL | 4 | 16 | 8,8 - 10 | 2,5 | 4,1 - 4,2 | 10,5 - 12,5 | 1200 N | 850 N | Data sheet |
| 01AL4020TL | 4 | 20 | 8,8 - 10 | 2,5 | 4,1 - 4,2 | 12,5 - 16,5 | 1200 N | 850 N | Data sheet |
| 01AL4808TL | 4,8 | 8 | 13 - 14 | 2,5 | 4,9 - 5 | 2,5 - 4 | 1700 N | 1200 N | Data sheet |
| 01AL4810TL | 4,8 | 10 | 13 - 14 | 2,5 | 4,9 - 5 | 4 - 6 | 1700 N | 1200 N | Data sheet |
| 01AL4812TL | 4,8 | 12 | 13 - 14 | 2,5 | 4,9 - 5 | 6 - 8 | 1700 N | 1200 N | Data sheet |
| 01AL4814TL | 4,8 | 14 | 13 - 14 | 2,5 | 4,9 - 5 | 7,5 - 10 | 1700 N | 1200 N | Data sheet |
| 01AL4816TL | 4,8 | 16 | 13 - 14 | 2,5 | 4,9 - 5 | 9,5 - 12 | 1700 N | 1200 N | Data sheet |
| 01AL4818TL | 4,8 | 18 | 13 - 14 | 2,5 | 4,9 - 5 | 11,5 - 14 | 1700 N | 1200 N | Data sheet |
| 01AL4820TL | 4,8 | 20 | 13 - 14 | 2,5 | 4,9 - 5 | 13,5 - 16 | 1700 N | 1200 N | Data sheet |
| 01AL4824TL | 4,8 | 24 | 13 - 14 | 2,5 | 4,9 - 5 | 16 - 20 | 1700 N | 1200 N | Data sheet |
| 01AL4826TL | 4,8 | 26 | 13 - 14 | 2,5 | 4,9 - 5 | 19,5 - 22 | 1700 N | 1200 N | Data sheet |
| 01AL4830TL | 4,8 | 30 | 13 - 14 | 2,5 | 4,9 - 5 | 22 - 25 | 1700 N | 1200 N | Data sheet |
| 01AL4835TL | 4,8 | 35 | 13 - 14 | 2,5 | 4,9 - 5 | 25 - 30 | 1700 N | 1200 N | Data sheet |
| 01AL4840TL | 4,8 | 40 | 13 - 14 | 2,5 | 4,9 - 5 | 30 - 55 | 1700 N | 1200 N | Data sheet |
