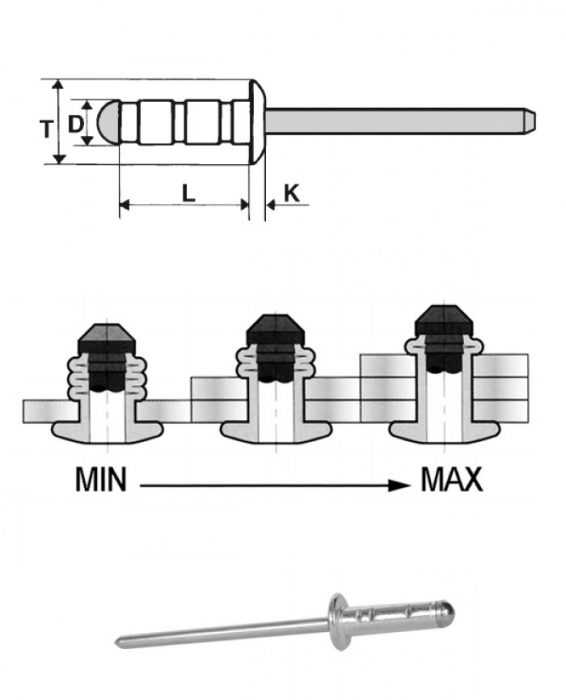

Code |
D +0,08/-0,15 |
L +1/-0,2 |
T max |
K max |
hole | ||||
---|---|---|---|---|---|---|---|---|---|
01MXAL3006TT | 3 | 6 | 6,3 | 1,3 | 3,1 - 3,2 | 1 - 3 | 810 N | 620 N | Data sheet |
01MXAL3008TT | 3 | 8 | 6,3 | 1,3 | 3,1 - 3,2 | 0,5 - 5 | 810 N | 620 N | Data sheet |
01MXAL3010TT | 3 | 10 | 6,3 | 1,3 | 3,1 - 3,2 | 2 - 6,5 | 810 N | 620 N | Data sheet |
01MXAL3012TT | 3 | 12 | 6,3 | 1,3 | 3,1 - 3,2 | 5 - 9,5 | 810 N | 620 N | Data sheet |
01MXAL3206TT | 3,2 | 6 | 6,7 | 1,3 | 3,3 - 3,4 | 1 - 3,5 | 980 N | 680 N | Data sheet |
01MXAL3208TT | 3,2 | 8 | 6,7 | 1,3 | 3,3 - 3,4 | 1 - 4,8 | 980 N | 680 N | Data sheet |
01MXAL3210TT | 3,2 | 9,5 | 6,7 | 1,3 | 3,3 - 3,4 | 2 - 6,5 | 980 N | 680 N | Data sheet |
01MXAL3211TT | 3,2 | 11 | 6,7 | 1,3 | 3,3 - 3,4 | 4 - 7,9 | 980 N | 680 N | Data sheet |
01MXAL3212TT | 3,2 | 12,5 | 6,7 | 1,3 | 3,3 - 3,4 | 5 - 9,5 | 980 N | 680 N | Data sheet |
01MXAL3214TT | 3,2 | 14 | 6,7 | 1,3 | 3,3 - 3,4 | 6,5 - 11 | 980 N | 680 N | Data sheet |
01MXAL3216TT | 3,2 | 16 | 6,7 | 1,3 | 3,3 - 3,4 | 8,5 - 13 | 980 N | 680 N | Data sheet |
01MXAL4008TT | 4 | 8 | 8,4 | 1,7 | 4,1 - 4,2 | 0,8 - 4,7 | 1600 N | 1150 N | Data sheet |
01MXAL4010TT | 4 | 9,5 | 8,4 | 1,7 | 4,1 - 4,2 | 1,2 - 6,3 | 1600 N | 1150 N | Data sheet |
01MXAL4012TT | 4 | 12,5 | 8,4 | 1,7 | 4,1 - 4,2 | 4 - 9,5 | 1600 N | 1150 N | Data sheet |
01MXAL4017TT | 4 | 17 | 8,4 | 1,7 | 4,1 - 4,2 | 6,4 - 12,7 | 1600 N | 1150 N | Data sheet |
01MXAL4018TT | 4 | 18 | 8,4 | 1,7 | 4,1 - 4,2 | 9,5 - 14,5 | 1600 N | 1150 N | Data sheet |
01MXAL4028TT | 4 | 20 | 8,4 | 1,7 | 4,1 - 4,2 | 11,5 - 16,5 | 1600 N | 1150 N | Data sheet |
01MXAL4810TT | 4,8 | 10 | 10,1 | 2 | 4,9 - 5 | 0,3 - 5,5 | 2350 N | 1500 N | Data sheet |
01MXAL4811TT | 4,8 | 11 | 10,1 | 2 | 4,9 - 5 | 1,3 - 6,5 | 2350 N | 1500 N | Data sheet |
01MXAL4813TT | 4,8 | 12,5 | 10,1 | 2 | 4,9 - 5 | 2 - 8 | 2350 N | 1500 N | Data sheet |
01MXAL4815TT | 4,8 | 15 | 10,1 | 2 | 4,9 - 5 | 4,8 - 11 | 2350 N | 1500 N | Data sheet |
01MXAL4817TT | 4,8 | 17 | 10,1 | 2 | 4,9 - 5 | 6,4 - 12,7 | 2350 N | 1500 N | Data sheet |
01MXAL4820TT | 4,8 | 20 | 10,1 | 2 | 4,9 - 5 | 10 - 15 | 2350 N | 1500 N | Data sheet |
01MXAL4825TT | 4,8 | 24,8 | 10,1 | 2 | 4,9 - 5 | 12,7 - 19,8 | 2350 N | 1500 N | Data sheet |
01MXAL4827TT | 4,8 | 27 | 10,1 | 2 | 4,9 - 5 | 17 - 23 | 2350 N | 1500 N | Data sheet |
01MXAL4830TT | 4,8 | 30 | 10,1 | 2 | 4,9 - 5 | 20 - 25 | 2350 N | 1500 N | Data sheet |
