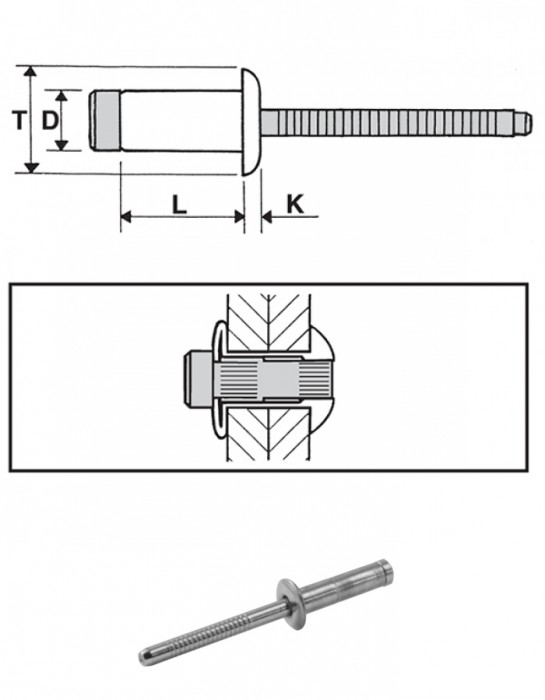

Structural blind rivets stainless steel 304 / stainless steel 304 - Dome head
Code |
D |
L +1/-0,2 |
T |
K max |
hole
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|
| 01MBX3207TTIX | 3,2#+0,08/-0,15 | 6,6 | 6,7 | 1,3 | 3,3 - 3,4 | 1 - 3 | 2000N | 1600N | Data sheet |
| 01MBX3209TTIX | 3,2#+0,08/-0,15 | 9,2 | 6,7 | 1,3 | 3,3 - 3,4 | 3 - 5 | 2000N | 1600N | Data sheet |
| 01MBX3211TTIX | 3,2#+0,08/-0,15 | 11,5 | 6,7 | 1,3 | 3,3 - 3,4 | 5 - 7 | 2000N | 1600N | Data sheet |
| 01MBX4008TTIX | 4#+0,08/-0,15 | 8 | 8,4 | 1,7 | 4,1 - 4,2 | 1 - 3 | 3800N | 2800N | Data sheet |
| 01MBX4010TTIX | 4#+0,08/-0,15 | 10 | 8,4 | 1,7 | 4,1 - 4,2 | 3 - 5 | 3800N | 2800N | Data sheet |
| 01MBX4012TTIX | 4#+0,08/-0,15 | 12 | 8,4 | 1,7 | 4,1 - 4,2 | 5 - 7 | 3800N | 2800N | Data sheet |
| 01MBX4810TTIX | 4,8#+0,08/-0,15 | 10 | 10,1 | 2 | 4,9 - 5 | 1,5 - 3,5 | 5000N | 3900N | Data sheet |
| 01MBX4812TTIX | 4,8#+0,08/-0,15 | 12 | 10,1 | 2 | 4,9 - 5 | 3,5 - 6 | 5000N | 3900N | Data sheet |
| 01MBX4814TTIX | 4,8#+0,08/-0,15 | 14,3 | 10,1 | 2 | 4,9 - 5 | 6 - 8,5 | 5000N | 3900N | Data sheet |
| 01MBX4816TTIX | 4,8#+0,08/-0,15 | 16 | 10,1 | 2 | 4,9 - 5 | 8,5 - 11 | 5000N | 3900N | Data sheet |
| 01MBX6410TTIX | 6,4#+0,2/-0,15 | 10,5 | 13,4 | 3,2 | 6,7 - 6,9 | 2 - 4,5 | 8300N | 14100N | Data sheet |
| 01MBX6412TTIX | 6,4#+0,2/-0,15 | 12,5 | 13,4 | 3,2 | 6,7 - 6,9 | 4 - 6,5 | 8300N | 14500N | Data sheet |
| 01MBX6414TTIX | 6,4#+0,2/-0,15 | 14,5 | 13,4 | 3,2 | 6,7 - 6,9 | 5 - 8,5 | 8300N | 14500N | Data sheet |
| 01MBX6416TTIX | 6,4#+0,2/-0,15 | 16,5 | 13,4 | 3,2 | 6,7 - 6,9 | 7 - 10,5 | 8300N | 14500N | Data sheet |
| 01MBX6418TTIX | 6,4#+0,2/-0,15 | 18,5 | 13,4 | 3,2 | 6,7 - 6,9 | 9 - 12,5 | 8300N | 14500N | Data sheet |
| 01MBX6420TTIX | 6,4#+0,2/-0,15 | 20,5 | 13,4 | 3,2 | 6,7 - 6,9 | 11 - 14 | 8300N | 14500N | Data sheet |
| 01MBX6422TTIX | 6,4#+0,2/-0,15 | 22,5 | 13,4 | 3,2 | 6,7 - 6,9 | 13 - 16 | 8300N | 14500N | Data sheet |
| 01MBX6412TTIXMX | 6,4#+0,08/-0,15 | 12 | 13,4 | 3,1 | 6,6 - 7,0 | 1,5 - 5,5 | 8000N | 14000N | Data sheet |
| 01MBX6416TTIXMX | 6,4#+0,08/-0,15 | 16 | 13,4 | 3,1 | 6,7 - 7,0 | 5 - 9 | 8000N | 14000N | Data sheet |
| 01MBX7814TTIX | 7,8#+0,08/-0,15 | 13,5 | 16 | 3,8 | 8 - 8,3 | 4 - 7 | 11770N | 19130N | Data sheet |
| 01MBX7817TTIX | 7,8#+0,08/-0,15 | 16,5 | 16 | 3,8 | 8 - 8,3 | 7 - 10 | 11770N | 20600N | Data sheet |
| 01MBX7820TTIX | 7,8#+0,08/-0,15 | 19,5 | 16 | 3,8 | 8 - 8,3 | 10 - 13 | 11770N | 20600N | Data sheet |
| 01MBX7823TTIX | 7,8#+0,08/-0,15 | 22,5 | 16 | 3,8 | 8 - 8,3 | 13 - 16 | 11770N | 20600N | Data sheet |
