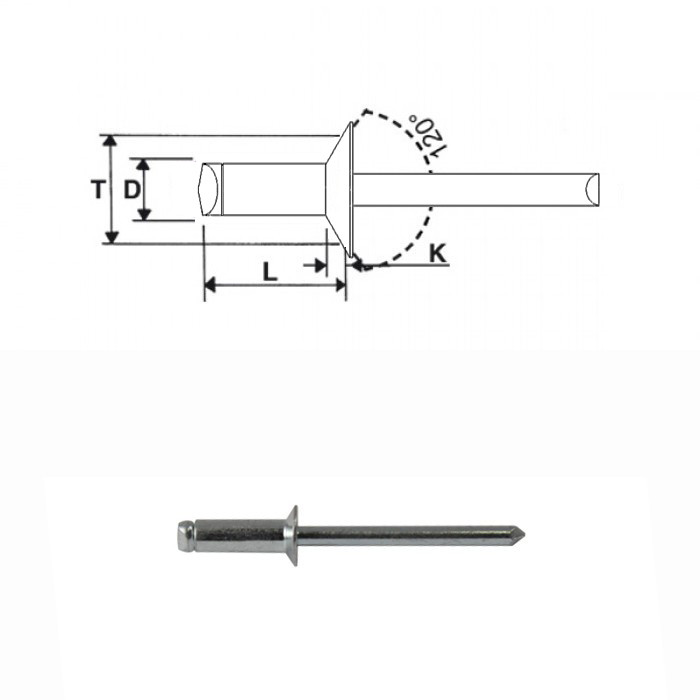

Blind rivets steel zinc plated / steel zinc plated - Countersunk head
Code |
D +0,08/-0,15 |
L +1/-0,2 |
T max |
K max |
hole
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|
| 01AOZ3006TS | 3 | 6 | 6,3 | 1,3 | 3,1 - 3,2 | 1,5 - 3 | 1100 N | 950 N | Data sheet |
| 01AOZ3008TS | 3 | 8 | 6,3 | 1,3 | 3,1 - 3,2 | 3 - 5 | 1100 N | 950 N | Data sheet |
| 01AOZ3010TS | 3 | 10 | 6,3 | 1,3 | 3,1 - 3,2 | 5 - 7 | 1100 N | 950 N | Data sheet |
| 01AOZ3012TS | 3 | 12 | 6,3 | 1,3 | 3,1 - 3,2 | 7 - 9 | 1100 N | 950 N | Data sheet |
| 01AOZ3206TS | 3,2 | 6 | 6,7 | 1,3 | 3,3 - 3,4 | 1,5 - 3 | 1200 N | 1100 N | Data sheet |
| 01AOZ3208TS | 3,2 | 8 | 6,7 | 1,3 | 3,3 - 3,4 | 3 - 5 | 1200 N | 1100 N | Data sheet |
| 01AOZ3210TS | 3,2 | 10 | 6,7 | 1,3 | 3,3 - 3,4 | 5 - 7 | 1200 N | 1100 N | Data sheet |
| 01AOZ3212TS | 3,2 | 12 | 6,7 | 1,3 | 3,3 - 3,4 | 7 - 9 | 1200 N | 1100 N | Data sheet |
| 01AOZ3214TS | 3,2 | 14 | 6,7 | 1,3 | 3,3 - 3,4 | 8 - 11 | 1200 N | 1100 N | Data sheet |
| 01AOZ4006TS | 4 | 6 | 8,4 | 1,7 | 4,1 - 4,2 | 1,5 - 2,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4008TS | 4 | 8 | 8,4 | 1,7 | 4,1 - 4,2 | 2,5 - 4,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4010TS | 4 | 10 | 8,4 | 1,7 | 4,1 - 4,2 | 4,5 - 6,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4012TS | 4 | 12 | 8,4 | 1,7 | 4,1 - 4,2 | 6,5 - 8,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4014TS | 4 | 14 | 8,4 | 1,7 | 4,1 - 4,2 | 8,5 - 10,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4016TS | 4 | 16 | 8,4 | 1,7 | 4,1 - 4,2 | 10,5 - 12,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4808TS | 4,8 | 8 | 10,1 | 2 | 4,9 - 5 | 1,5 - 4 | 3100 N | 2900 N | Data sheet |
| 01AOZ4810TS | 4,8 | 10 | 10,1 | 2 | 4,9 - 5 | 4 - 6 | 3100 N | 2900 N | Data sheet |
| 01AOZ4812TS | 4,8 | 12 | 10,1 | 2 | 4,9 - 5 | 5,5 - 7,5 | 3100 N | 2900 N | Data sheet |
| 01AOZ4814TS | 4,8 | 14 | 10,1 | 2 | 4,9 - 5 | 7 - 9 | 3100 N | 2900 N | Data sheet |
| 01AOZ4816TS | 4,8 | 16 | 10,1 | 2 | 4,9 - 5 | 9 - 11,5 | 3100 N | 2900 N | Data sheet |
| 01AOZ4820TS | 4,8 | 20 | 10,1 | 2 | 4,9 - 5 | 11 - 15 | 3100 N | 2900 N | Data sheet |
| 01AOZ4822TS | 4,8 | 22 | 10,1 | 2 | 4,9 - 5 | 15 - 17,5 | 3100 N | 2900 N | Data sheet |
