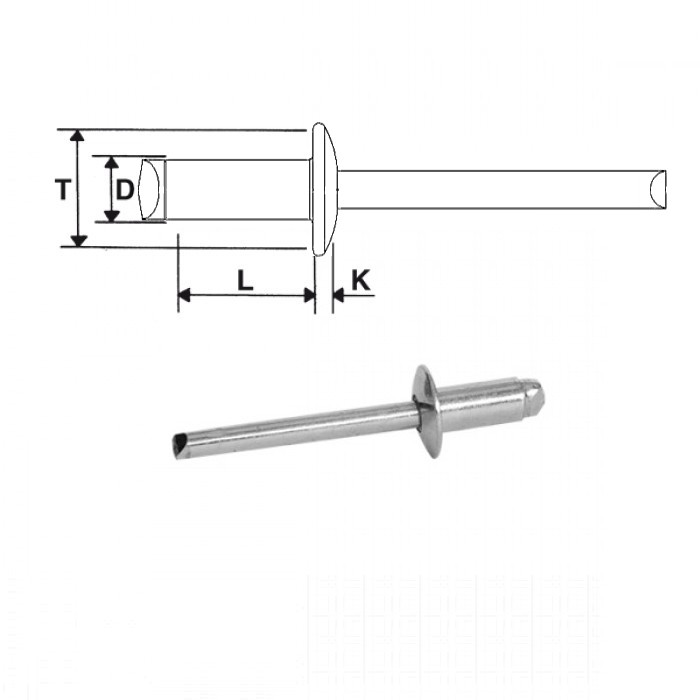

Blind rivets steel zinc plated / steel zinc plated - Dome head
Code |
D +0,08/-0,15 |
L +1/-0,2 |
T max |
K max |
hole
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|
| 01AOZ3005TT | 3 | 5 | 6,3 | 1,3 | 3,1 - 3,2 | 0,5 - 1,5 | 1100 N | 950 N | Data sheet |
| 01AOZ3006TT | 3 | 6 | 6,3 | 1,3 | 3,1 - 3,2 | 0,5 - 3 | 1100 N | 950 N | Data sheet |
| 01AOZ3007TT | 3 | 7 | 6,3 | 1,3 | 3,1 - 3,2 | 3 - 4 | 1100 N | 950 N | Data sheet |
| 01AOZ3008TT | 3 | 8 | 6,3 | 1,3 | 3,1 - 3,2 | 4 - 5 | 1100 N | 950 N | Data sheet |
| 01AOZ3009TT | 3 | 9 | 6,3 | 1,3 | 3,1 - 3,2 | 5 - 6 | 1100 N | 950 N | Data sheet |
| 01AOZ3010TT | 3 | 10 | 6,3 | 1,3 | 3,1 - 3,2 | 6 - 7 | 1100 N | 950 N | Data sheet |
| 01AOZ3011TT | 3 | 11 | 6,3 | 1,3 | 3,1 - 3,2 | 7 - 8 | 1100 N | 950 N | Data sheet |
| 01AOZ3012TT | 3 | 12 | 6,3 | 1,3 | 3,1 - 3,2 | 8 - 9 | 1100 N | 950 N | Data sheet |
| 01AOZ3014TT | 3 | 14 | 6,3 | 1,3 | 3,1 - 3,2 | 9 - 11 | 1100 N | 950 N | Data sheet |
| 01AOZ3016TT | 3 | 16 | 6,3 | 1,3 | 3,1 - 3,2 | 11 - 13 | 1100 N | 950 N | Data sheet |
| 01AOZ3020TT | 3 | 20 | 6,3 | 1,3 | 3,1 - 3,2 | 15 - 17 | 1100 N | 950 N | Data sheet |
| 01AOZ3206TT | 3,2 | 6 | 6,7 | 1,3 | 3,3 - 3,4 | 0,5 - 3 | 1200 N | 1100 N | Data sheet |
| 01AOZ3207TT | 3,2 | 7 | 6,7 | 1,3 | 3,3 - 3,4 | 3 - 4 | 1200 N | 1100 N | Data sheet |
| 01AOZ3208TT | 3,2 | 8 | 6,7 | 1,3 | 3,3 - 3,4 | 3 - 5 | 1200 N | 1100 N | Data sheet |
| 01AOZ3209TT | 3,2 | 9 | 6,7 | 1,3 | 3,3 - 3,4 | 5 - 6 | 1200 N | 1100 N | Data sheet |
| 01AOZ3210TT | 3,2 | 10 | 6,7 | 1,3 | 3,3 - 3,4 | 5 - 6,5 | 1200 N | 1100 N | Data sheet |
| 01AOZ3211TT | 3,2 | 11 | 6,7 | 1,3 | 3,3 - 3,4 | 7 - 8 | 1200 N | 1100 N | Data sheet |
| 01AOZ3212TT | 3,2 | 12 | 6,7 | 1,3 | 3,3 - 3,4 | 6,5 - 9 | 1200 N | 1100 N | Data sheet |
| 01AOZ3214TT | 3,2 | 14 | 6,7 | 1,3 | 3,3 - 3,4 | 9 - 11 | 1200 N | 1100 N | Data sheet |
| 01AOZ3216TT | 3,2 | 16 | 6,7 | 1,3 | 3,3 - 3,4 | 9 - 12 | 1200 N | 1100 N | Data sheet |
| 01AOZ4006TT | 4 | 6 | 8,4 | 1,7 | 4,1 - 4,2 | 0,5 - 2,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4007TT | 4 | 7 | 8,4 | 1,7 | 4,1 - 4,2 | 2 - 3,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4008TT | 4 | 8 | 8,4 | 1,7 | 4,1 - 4,2 | 2,5 - 5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4009TT | 4 | 9 | 8,4 | 1,7 | 4,1 - 4,2 | 4 - 5,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4010TT | 4 | 10 | 8,4 | 1,7 | 4,1 - 4,2 | 5 - 6,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4011TT | 4 | 11 | 8,4 | 1,7 | 4,1 - 4,2 | 6 - 7,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4012TT | 4 | 12 | 8,4 | 1,7 | 4,1 - 4,2 | 6,8 - 8,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4014TT | 4 | 14 | 8,4 | 1,7 | 4,1 - 4,2 | 8,5 - 10,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4016TT | 4 | 16 | 8,4 | 1,7 | 4,1 - 4,2 | 10,5 - 12,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4018TT | 4 | 18 | 8,4 | 1,7 | 4,1 - 4,2 | 12,5 - 14,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4020TT | 4 | 20 | 8,4 | 1,7 | 4,1 - 4,2 | 14 - 16,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4024TT | 4 | 24 | 8,4 | 1,7 | 4,1 - 4,2 | 16 - 20,5 | 2200 N | 1700 N | Data sheet |
| 01AOZ4030TT | 4 | 30 | 8,4 | 1,7 | 4,1 - 4,2 | 20 - 25 | 2200 N | 1700 N | Data sheet |
| 01AOZ4806TT | 4,8 | 6 | 10,1 | 2 | 4,9 - 5 | 0,5 - 2 | 3100 N | 2900 N | Data sheet |
| 01AOZ4807TT | 4,8 | 7 | 10,1 | 2 | 4,9 - 5 | 1,5 - 3 | 3100 N | 2900 N | Data sheet |
| 01AOZ4808TT | 4,8 | 8 | 10,1 | 2 | 4,9 - 5 | 1,6 - 4 | 3100 N | 2900 N | Data sheet |
| 01AOZ4809TT | 4,8 | 9 | 10,1 | 2 | 4,9 - 5 | 3,5 - 5 | 3100 N | 2900 N | Data sheet |
| 01AOZ4810TT | 4,8 | 10 | 10,1 | 2 | 4,9 - 5 | 4 - 6 | 3100 N | 2900 N | Data sheet |
| 01AOZ4811TT | 4,8 | 11 | 10,1 | 2 | 4,9 - 5 | 5,5 - 7 | 3100 N | 2900 N | Data sheet |
| 01AOZ4812TT | 4,8 | 12 | 10,1 | 2 | 4,9 - 5 | 6 - 8 | 3100 N | 2900 N | Data sheet |
| 01AOZ4814TT | 4,8 | 14 | 10,1 | 2 | 4,9 - 5 | 8 - 9,5 | 3100 N | 2900 N | Data sheet |
| 01AOZ4816TT | 4,8 | 16 | 10,1 | 2 | 4,9 - 5 | 9,5 - 12 | 3100 N | 2900 N | Data sheet |
| 01AOZ4818TT | 4,8 | 18 | 10,1 | 2 | 4,9 - 5 | 11,5 - 14 | 3100 N | 2900 N | Data sheet |
| 01AOZ4820TT | 4,8 | 20 | 10,1 | 2 | 4,9 - 5 | 14 - 16 | 3100 N | 2900 N | Data sheet |
| 01AOZ4824TT | 4,8 | 24 | 10,1 | 2 | 4,9 - 5 | 16 - 20 | 3100 N | 2900 N | Data sheet |
| 01AOZ4826TT | 4,8 | 26 | 10,1 | 2 | 4,9 - 5 | 17,5 - 22 | 3100 N | 2900 N | Data sheet |
| 01AOZ4830TT | 4,8 | 30 | 10,1 | 2 | 4,9 - 5 | 20 - 25 | 3100 N | 2900 N | Data sheet |
| 01AOZ5010TT | 5 | 10 | 10,5 | 2,1 | 5,1 - 5,2 | 4 - 6 | 4000 N | 3100 N | Data sheet |
| 01AOZ5012TT | 5 | 12 | 10,5 | 2,1 | 5,1 - 5,2 | 6 - 8 | 4000 N | 3100 N | Data sheet |
| 01AOZ5014TT | 5 | 14 | 10,5 | 2,1 | 5,1 - 5,2 | 8 - 9,5 | 4000 N | 3100 N | Data sheet |
| 01AOZ6010TT | 6 | 10 | 12,6 | 2,5 | 6,1 - 6,2 | 3 - 4 | 4800 N | 4300 N | Data sheet |
| 01AOZ6012TT | 6 | 12 | 12,6 | 2,5 | 6,1 - 6,2 | 3,5 - 7 | 4800 N | 4300 N | Data sheet |
| 01AOZ6015TT | 6 | 15 | 12,6 | 2,5 | 6,1 - 6,2 | 6,5 - 10 | 4800 N | 4300 N | Data sheet |
| 01AOZ6018TT | 6 | 18 | 12,6 | 2,5 | 6,1 - 6,2 | 10 - 13 | 4800 N | 4300 N | Data sheet |
| 01AOZ6022TT | 6 | 22 | 12,6 | 2,5 | 6,1 - 6,2 | 12,5 - 17 | 4800 N | 4300 N | Data sheet |
| 01AOZ6026TT | 6 | 26 | 12,6 | 2,5 | 6,1 - 6,2 | 16,5 - 21 | 4800 N | 4300 N | Data sheet |
| 01AOZ6030TT | 6 | 30 | 12,6 | 2,5 | 6,1 - 6,2 | 20,5 - 25 | 4800 N | 4300 N | Data sheet |
| 01AOZ6410TT | 6,4 | 10 | 13,4 | 2,7 | 6,5 - 6,6 | 2 - 4 | 5700 N | 4900 N | Data sheet |
| 01AOZ6412TT | 6,4 | 12 | 13,4 | 2,7 | 6,5 - 6,6 | 3,5 - 7 | 5700 N | 4900 N | Data sheet |
| 01AOZ6415TT | 6,4 | 15 | 13,4 | 2,7 | 6,5 - 6,6 | 6,5 - 10 | 5700 N | 4900 N | Data sheet |
| 01AOZ6418TT | 6,4 | 18 | 13,4 | 2,7 | 6,5 - 6,6 | 9,5 - 13 | 5700 N | 4900 N | Data sheet |
| 01AOZ6422TT | 6,4 | 22 | 13,4 | 2,7 | 6,5 - 6,6 | 13 - 16 | 5700 N | 4900 N | Data sheet |
| 01AOZ6426TT | 6,4 | 26 | 13,4 | 2,7 | 6,5 - 6,6 | 16,5 - 21 | 5700 N | 4900 N | Data sheet |
| 01AOZ6430TT | 6,4 | 30 | 13,4 | 2,7 | 6,5 - 6,6 | 16 - 24 | 5700 N | 4900 N | Data sheet |
