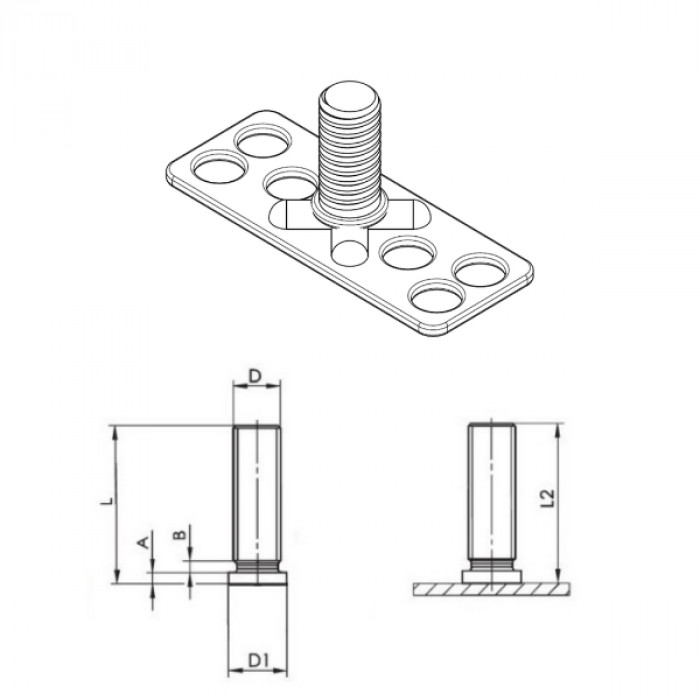

Plate with threaded pin FXPF
Code |
D |
L +0,6 |
D1 +/-0,2 |
A |
B max |
L2 |
Dimension |
|
|---|---|---|---|---|---|---|---|---|
| 84IXA4PF3815RM04-12 | M4 | 12 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM04-16 | M4 | 16 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM04-20 | M4 | 20 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM04-25 | M4 | 25 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM04-30 | M4 | 30 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM04-40 | M4 | 40 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM04-50 | M4 | 50 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM05-12 | M5 | 12 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM05-16 | M5 | 16 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM05-20 | M5 | 20 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM05-25 | M5 | 25 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM05-30 | M5 | 30 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM05-40 | M5 | 40 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM05-50 | M5 | 50 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM05-60 | M5 | 60 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM06-12 | M6 | 12 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM06-16 | M6 | 16 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM06-20 | M6 | 20 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM06-25 | M6 | 25 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM06-30 | M6 | 30 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM06-40 | M6 | 40 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM06-50 | M6 | 50 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM06-60 | M6 | 60 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM08-12 | M8 | 12 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM08-16 | M8 | 16 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM08-20 | M8 | 20 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM08-25 | M8 | 25 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM08-30 | M8 | 30 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM08-40 | M8 | 40 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM08-50 | M8 | 50 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM08-60 | M8 | 60 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 38x15mm | Data sheet |
| 84IXA4PF3815RM10-12 | M10 | 12 | 11 | 0,8-1,4 | 2 | L-0,6 | 38x15mm | Data sheet |
| 84IXA4PF3815RM10-16 | M10 | 16 | 11 | 0,8-1,4 | 2 | L-0,6 | 38x15mm | Data sheet |
| 84IXA4PF3815RM10-20 | M10 | 20 | 11 | 0,8-1,4 | 2 | L-0,6 | 38x15mm | Data sheet |
| 84IXA4PF3815RM10-25 | M10 | 25 | 11 | 0,8-1,4 | 2 | L-0,6 | 38x15mm | Data sheet |
| 84IXA4PF3815RM10-30 | M10 | 30 | 11 | 0,8-1,4 | 2 | L-0,6 | 38x15mm | Data sheet |
| 84IXA4PF3815RM10-40 | M10 | 40 | 11 | 0,8-1,4 | 2 | L-0,6 | 38x15mm | Data sheet |
| 84IXA4PF3815RM10-50 | M10 | 50 | 11 | 0,8-1,4 | 2 | L-0,6 | 38x15mm | Data sheet |
