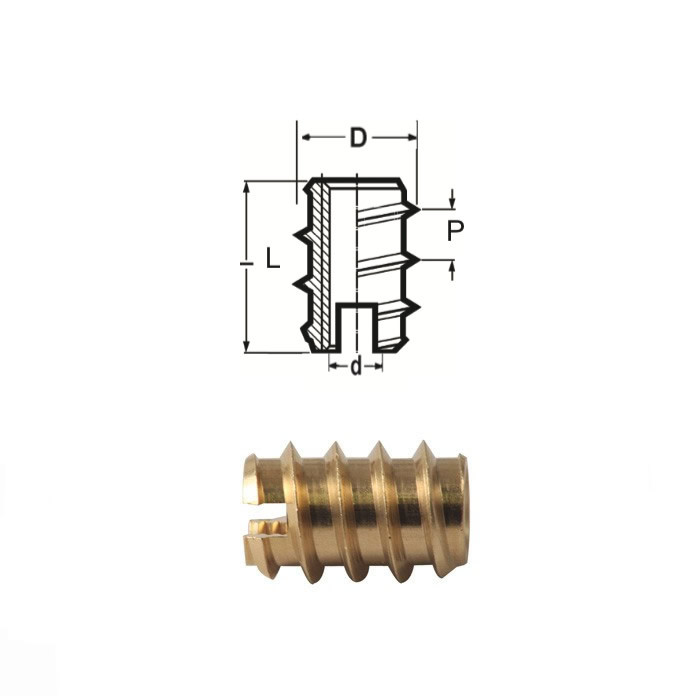

SELF-TAPPING THREADED INSERTS FXF309 TYPE
Code |
d Internal thread |
D External thread |
P* |

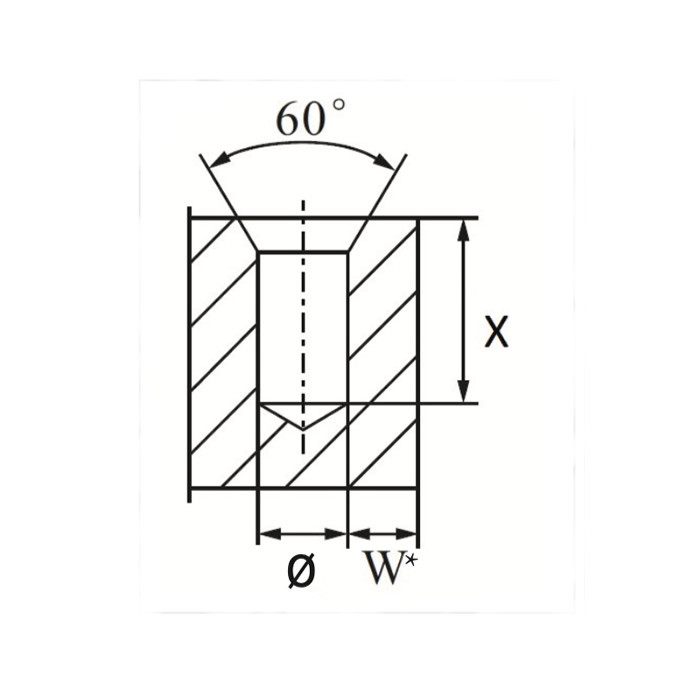

ø foro |
X |
L |
|
|---|---|---|---|---|---|---|---|
| 83FXF309M03 | M3 x 0,5 | 5,5 | 1,6 | 4,1 - 4,3 | 9 | 6 | Data sheet |
| 83FXF309M04 | M4 x 0,7 | 7 | 2,5 | 5,1 - 5,3 | 13 | 10 | Data sheet |
| 83FXF309M05 | M5 x 0,8 | 9 | 3 | 6,6 - 6,9 | 15 | 12 | Data sheet |
| 83FXF309M06 | M6 x 1 | 10 | 4 | 7,6 - 7,9 | 17 | 14 | Data sheet |
| 83FXF309M08 | M8 x 1,25 | 13 | 4 | 9,9 - 10,3 | 23 | 20 | Data sheet |
| 83FXF309M10 | M10 x 1,5 | 16 | 5 | 12,4 - 12,8 | 26 | 23 | Data sheet |
| 83FXF309M12 | M12 x 1,75 | 19 | 5 | 15,4 - 15,8 | 30 | 26 | Data sheet |
