Brass threaded inserts FXHHLB type heat installation

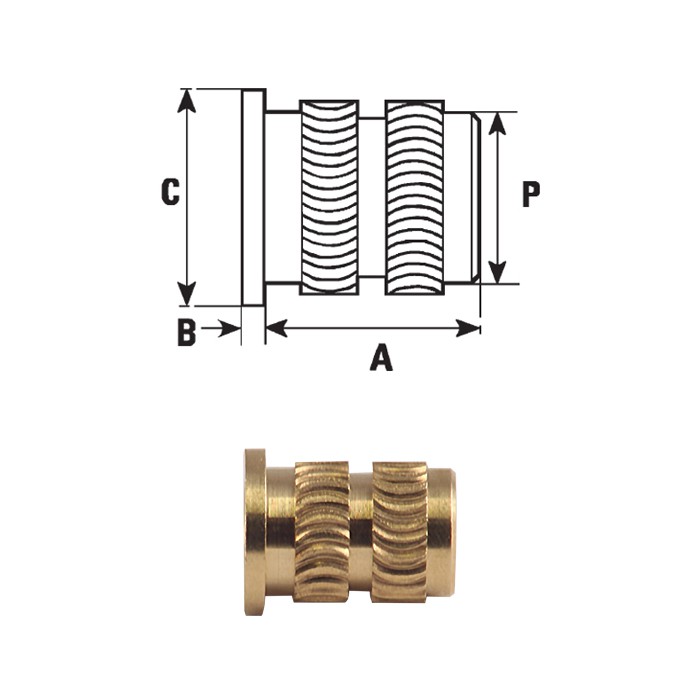

Code |
Internal Thread |
A |
B |
C |
D |
P |
|
Min. wall thickness |
|
|---|---|---|---|---|---|---|---|---|---|
| 83FXHHLBM02 | M 2 | 3,9 | 0,51 | 4,8 | 3,5 | 3,1 | 3,2 | 1,4 | Data sheet |
| 83FXHHLBM025 | M 2,5 | 5,8 | 0,58 | 5,5 | 4,4 | 3,9 | 4 | 1,8 | Data sheet |
| 83FXHHLBM03 | M 3 | 5,8 | 0,58 | 5,5 | 4,4 | 3,9 | 4 | 1,8 | Data sheet |
| 83FXHHLBM04 | M 4 | 8,1 | 0,89 | 7,1 | 6,1 | 5,5 | 5,6 | 2,4 | Data sheet |
| 83FXHHLBM05 | M 5 | 9,5 | 1,07 | 7,9 | 6,9 | 6,3 | 6,4 | 2,8 | Data sheet |
| 83FXHHLBM06 | M 6 | 12,7 | 1,32 | 9,5 | 8,5 | 7,9 | 8 | 3,6 | Data sheet |
| 83FXHHLBM08 | M 8 | 12,7 | 1,32 | 11,1 | 10 | 9,5 | 9,6 | 5 | Data sheet |
