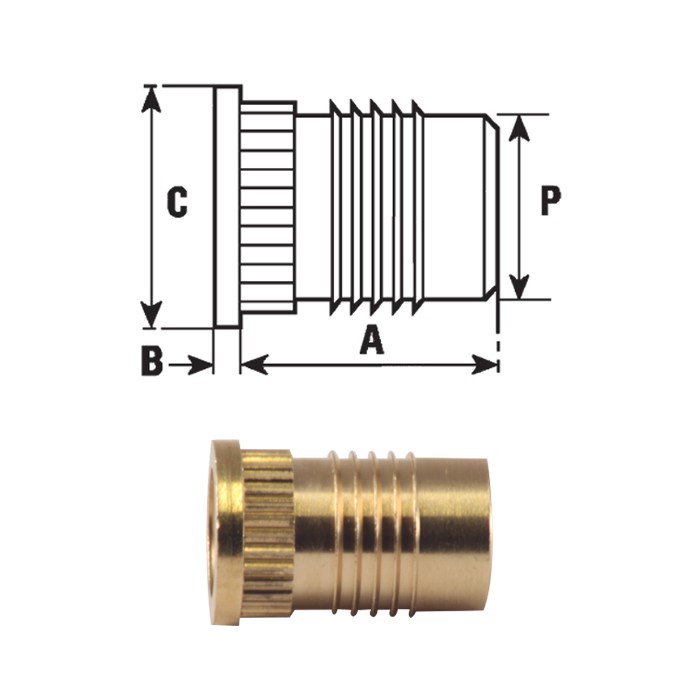

Brass threaded inserts FXHFLB type press-in installation
Code |
Internal Thread |
A |
B |
C |
D |
P |
-0,00+0,10
|
Min. wall thickness |
Number of Fins |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 83FXHFLBM02 | M 2 | 4 | 0,45 | 4,8 | 3,7 | 3,1 | 3,2 | 1,6 | 2 | Data sheet |
| 83FXHFLBM025 | M 2,5 | 4,8 | 0,58 | 5,5 | 4,5 | 3,9 | 4 | 2 | 3 | Data sheet |
| 83FXHFLBM03 | M 3 | 4,8 | 0,58 | 5,5 | 4,5 | 3,9 | 4 | 2 | 3 | Data sheet |
| 83FXHFLBM04 | M 4 | 7,9 | 0,89 | 7,1 | 6,1 | 5,5 | 5,6 | 2,8 | 5 | Data sheet |
| 83FXHFLBM05 | M 5 | 9,5 | 1,07 | 7,9 | 7 | 6,3 | 6,4 | 3,2 | 5 | Data sheet |
| 83FXHFLBM06 | M 6 | 12,7 | 1,32 | 9,5 | 8,6 | 7,9 | 8 | 4 | 7 | Data sheet |
| 83FXHFLBM08 | M 8 | 12,7 | 1,32 | 11,1 | 10,2 | 9,5 | 9,6 | 4,8 | 7 | Data sheet |
