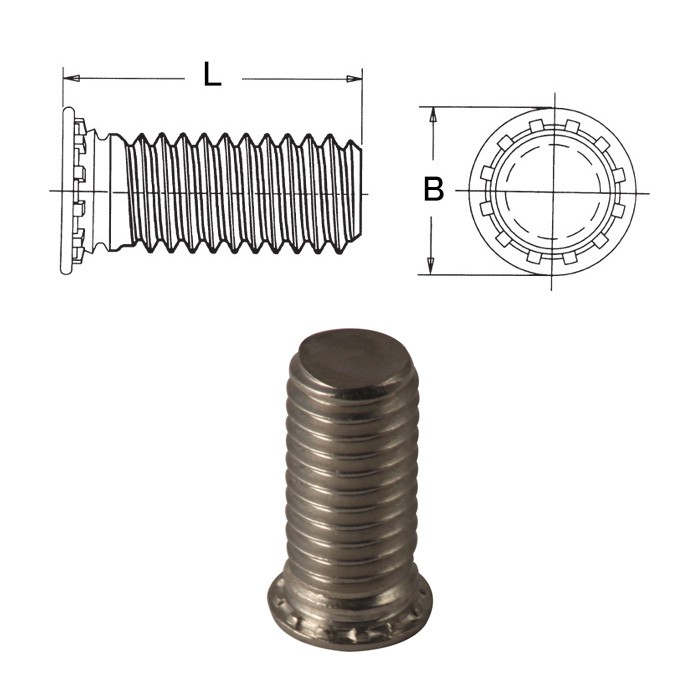

Self-clinching studs for sheet metal
sheet hardness max 90 HRB
Code |
Thread |
B +/-0.4 |
Hole Size +0.08 |
L |
Min. Sheet |
Min.Dist. |
|
|---|---|---|---|---|---|---|---|
| 15CHSM2.5-05A4 | M2.5 x 0.45 | 4,1 | 2,5 | 5 | 1 | 5,4 | Data sheet |
| 15CHSM2.5-06A4 | M2.5 x 0.45 | 4,1 | 2,5 | 6 | 1 | 5,4 | Data sheet |
| 15CHSM2.5-08A4 | M2.5 x 0.45 | 4,1 | 2,5 | 8 | 1 | 5,4 | Data sheet |
| 15CHSM2.5-10A4 | M2.5 x 0.45 | 4,1 | 2,5 | 10 | 1 | 5,4 | Data sheet |
| 15CHSM2.5-12A4 | M2.5 x 0.45 | 4,1 | 2,5 | 12 | 1 | 5,4 | Data sheet |
| 15CHSM2.5-15A4 | M2.5 x 0.45 | 4,1 | 2,5 | 15 | 1 | 5,4 | Data sheet |
| 15CHSM2.5-16A4 | M2.5 x 0.45 | 4,1 | 2,5 | 16 | 1 | 5,4 | Data sheet |
| 15CHSM2.5-18A4 | M2.5 x 0.45 | 4,1 | 2,5 | 18 | 1 | 5,4 | Data sheet |
| 15CHSM2.5-20A4 | M2.5 x 0.45 | 4,1 | 2,5 | 20 | 1 | 5,4 | Data sheet |
| 15CHSM2.5-22A4 | M2.5 x 0.45 | 4,1 | 2,5 | 22 | 1 | 5,4 | Data sheet |
| 15CHSM2.5-25A4 | M2.5 x 0.45 | 4,1 | 2,5 | 25 | 1 | 5,4 | Data sheet |
| 15CHSM3-06A4 | M3 x 0.5 | 4,6 | 3 | 5 | 1 | 5,6 | Data sheet |
| 15CHSM3-08A4 | M3 x 0.5 | 4,6 | 3 | 8 | 1 | 5,6 | Data sheet |
| 15CHSM3-10A4 | M3 x 0.5 | 4,6 | 3 | 10 | 1 | 5,6 | Data sheet |
| 15CHSM3-12A4 | M3 x 0.5 | 4,6 | 3 | 12 | 1 | 5,6 | Data sheet |
| 15CHSM3-14A4 | M3 x 0.5 | 4,6 | 3 | 14 | 1 | 5,6 | Data sheet |
| 15CHSM3-15A4 | M3 x 0.5 | 4,6 | 3 | 15 | 1 | 5,6 | Data sheet |
| 15CHSM3-16A4 | M3 x 0.5 | 4,6 | 3 | 16 | 1 | 5,6 | Data sheet |
| 15CHSM3-18A4 | M3 x 0.5 | 4,6 | 3 | 18 | 1 | 5,6 | Data sheet |
| 15CHSM3-20A4 | M3 x 0.5 | 4,6 | 3 | 20 | 1 | 5,6 | Data sheet |
| 15CHSM3-22A4 | M3 x 0.5 | 4,6 | 3 | 22 | 1 | 5,6 | Data sheet |
| 15CHSM3-25A4 | M3 x 0.5 | 4,6 | 3 | 25 | 1 | 5,6 | Data sheet |
| 15CHSM3-28A4 | M3 x 0.5 | 4,6 | 3 | 28 | 1 | 5,6 | Data sheet |
| 15CHSM3-30A4 | M3 x 0.5 | 4,6 | 3 | 30 | 1 | 5,6 | Data sheet |
| 15CHSM4-04A4 | M4 x 0.7 | 5,9 | 4 | 6 | 1 | 7,2 | Data sheet |
| 15CHSM4-06A4 | M4 x 0.7 | 5,9 | 4 | 6 | 1 | 7,2 | Data sheet |
| 15CHSM4-08A4 | M4 x 0.7 | 5,9 | 4 | 8 | 1 | 7,2 | Data sheet |
| 15CHSM4-10A4 | M4 x 0.7 | 5,9 | 4 | 10 | 1 | 7,2 | Data sheet |
| 15CHSM4-12A4 | M4 x 0.7 | 5,9 | 4 | 12 | 1 | 7,2 | Data sheet |
| 15CHSM4-14A4 | M4 x 0.7 | 5,9 | 4 | 14 | 1 | 7,2 | Data sheet |
| 15CHSM4-15A4 | M4 x 0.7 | 5,9 | 4 | 15 | 1 | 7,2 | Data sheet |
| 15CHSM4-16A4 | M4 x 0.7 | 5,9 | 4 | 16 | 1 | 7,2 | Data sheet |
| 15CHSM4-18A4 | M4 x 0.7 | 5,9 | 4 | 18 | 1 | 7,2 | Data sheet |
| 15CHSM4-20A4 | M4 x 0.7 | 5,9 | 4 | 20 | 1 | 7,2 | Data sheet |
| 15CHSM4-22A4 | M4 x 0.7 | 5,9 | 4 | 22 | 1 | 7,2 | Data sheet |
| 15CHSM4-25A4 | M4 x 0.7 | 5,9 | 4 | 25 | 1 | 7,2 | Data sheet |
| 15CHSM4-28A4 | M4 x 0.7 | 5,9 | 4 | 28 | 1 | 7,2 | Data sheet |
| 15CHSM4-30A4 | M4 x 0.7 | 5,9 | 4 | 30 | 1 | 7,2 | Data sheet |
| 15CHSM4-35A4 | M4 x 0.7 | 5,9 | 4 | 35 | 1 | 7,2 | Data sheet |
| 15CHSM4-38A4 | M4 x 0.7 | 5,9 | 4 | 38 | 1 | 7,2 | Data sheet |
| 15CHSM5-04A4 | M5 x 0.8 | 6,5 | 5 | 4 | 1 | 7,2 | Data sheet |
| 15CHSM5-06A4 | M5 x 0.8 | 6,5 | 5 | 6 | 1 | 7,2 | Data sheet |
| 15CHSM5-08A4 | M5 x 0.8 | 6,5 | 5 | 8 | 1 | 7,2 | Data sheet |
| 15CHSM5-10A4 | M5 x 0.8 | 6,5 | 5 | 10 | 1 | 7,2 | Data sheet |
| 15CHSM5-12A4 | M5 x 0.8 | 6,5 | 5 | 12 | 1 | 7,2 | Data sheet |
| 15CHSM5-14A4 | M5 x 0.8 | 6,5 | 5 | 14 | 1 | 7,2 | Data sheet |
| 15CHSM5-15A4 | M5 x 0.8 | 6,5 | 5 | 15 | 1 | 7,2 | Data sheet |
| 15CHSM5-16A4 | M5 x 0.8 | 6,5 | 5 | 16 | 1 | 7,2 | Data sheet |
| 15CHSM5-18A4 | M5 x 0.8 | 6,5 | 5 | 18 | 1 | 7,2 | Data sheet |
| 15CHSM5-20A4 | M5 x 0.8 | 6,5 | 5 | 20 | 1 | 7,2 | Data sheet |
| 15CHSM5-22A4 | M5 x 0.8 | 6,5 | 5 | 22 | 1 | 7,2 | Data sheet |
| 15CHSM5-25A4 | M5 x 0.8 | 6,5 | 5 | 25 | 1 | 7,2 | Data sheet |
| 15CHSM5-28A4 | M5 x 0.8 | 6,5 | 5 | 28 | 1 | 7,2 | Data sheet |
| 15CHSM5-30A4 | M5 x 0.8 | 6,5 | 5 | 30 | 1 | 7,2 | Data sheet |
| 15CHSM5-35A4 | M5 x 0.8 | 6,5 | 5 | 35 | 1 | 7,2 | Data sheet |
| 15CHSM6-08A4 | M6 x 1 | 8,2 | 6 | 8 | 1,6 | 7,9 | Data sheet |
| 15CHSM6-10A4 | M6 x 1 | 8,2 | 6 | 10 | 1,6 | 7,9 | Data sheet |
| 15CHSM6-12A4 | M6 x 1 | 8,2 | 6 | 12 | 1,6 | 7,9 | Data sheet |
| 15CHSM6-14A4 | M6 x 1 | 8,2 | 6 | 14 | 1,6 | 7,9 | Data sheet |
| 15CHSM6-15A4 | M6 x 1 | 8,2 | 6 | 15 | 1,6 | 7,9 | Data sheet |
| 15CHSM6-16A4 | M6 x 1 | 8,2 | 6 | 16 | 1,6 | 7,9 | Data sheet |
| 15CHSM6-18A4 | M6 x 1 | 8,2 | 6 | 18 | 1,6 | 7,9 | Data sheet |
| 15CHSM6-20A4 | M6 x 1 | 8,2 | 6 | 20 | 1,6 | 7,9 | Data sheet |
| 15CHSM6-22A4 | M6 x 1 | 8,2 | 6 | 22 | 1,6 | 7,9 | Data sheet |
| 15CHSM6-25A4 | M6 x 1 | 8,2 | 6 | 25 | 1,6 | 7,9 | Data sheet |
| 15CHSM6-28A4 | M6 x 1 | 8,2 | 6 | 28 | 1,6 | 7,9 | Data sheet |
| 15CHSM6-30A4 | M6 x 1 | 8,2 | 6 | 30 | 1,6 | 7,9 | Data sheet |
| 15CHSM6-35A4 | M6 x 1 | 8,2 | 6 | 35 | 1,6 | 7,9 | Data sheet |
| 15CHSM8-08A4 | M8 x 1.25 | 9,6 | 8 | 8 | 2,4 | 9,6 | Data sheet |
| 15CHSM8-10A4 | M8 x 1.25 | 9,6 | 8 | 10 | 2,4 | 9,6 | Data sheet |
| 15CHSM8-12A4 | M8 x 1.25 | 9,6 | 8 | 12 | 2,4 | 9,6 | Data sheet |
| 15CHSM8-14A4 | M8 x 1.25 | 9,6 | 8 | 14 | 2,4 | 9,6 | Data sheet |
| 15CHSM8-15A4 | M8 x 1.25 | 9,6 | 8 | 15 | 2,4 | 9,6 | Data sheet |
| 15CHSM8-16A4 | M8 x 1.25 | 9,6 | 8 | 16 | 2,4 | 9,6 | Data sheet |
| 15CHSM8-18A4 | M8 x 1.25 | 9,6 | 8 | 18 | 2,4 | 9,6 | Data sheet |
| 15CHSM8-20A4 | M8 x 1.25 | 9,6 | 8 | 20 | 2,4 | 9,6 | Data sheet |
| 15CHSM8-22A4 | M8 x 1.25 | 9,6 | 8 | 22 | 2,4 | 9,6 | Data sheet |
| 15CHSM8-25A4 | M8 x 1.25 | 9,6 | 8 | 25 | 2,4 | 9,6 | Data sheet |
| 15CHSM8-28A4 | M8 x 1.25 | 9,6 | 8 | 28 | 2,4 | 9,6 | Data sheet |
| 15CHSM8-30A4 | M8 x 1.25 | 9,6 | 8 | 30 | 2,4 | 9,6 | Data sheet |
| 15CHSM8-35A4 | M8 x 1.25 | 9,6 | 8 | 35 | 2,4 | 9,6 | Data sheet |
| 15CHSM10-15A4 | M10 x 1.5 | 12,6 | 10 | 15 | 2,4 | 18,3 | Data sheet |
| 15CHSM10-20A4 | M10 x 1.5 | 12,6 | 10 | 20 | 2,4 | 18,3 | Data sheet |
| 15CHSM10-25A4 | M10 x 1.5 | 12,6 | 10 | 25 | 2,4 | 18,3 | Data sheet |
| 15CHSM10-30A4 | M10 x 1.5 | 12,6 | 10 | 30 | 2,4 | 18,3 | Data sheet |
| 15CHSM10-35A4 | M10 x 1.5 | 12,6 | 10 | 35 | 2,4 | 18,3 | Data sheet |
