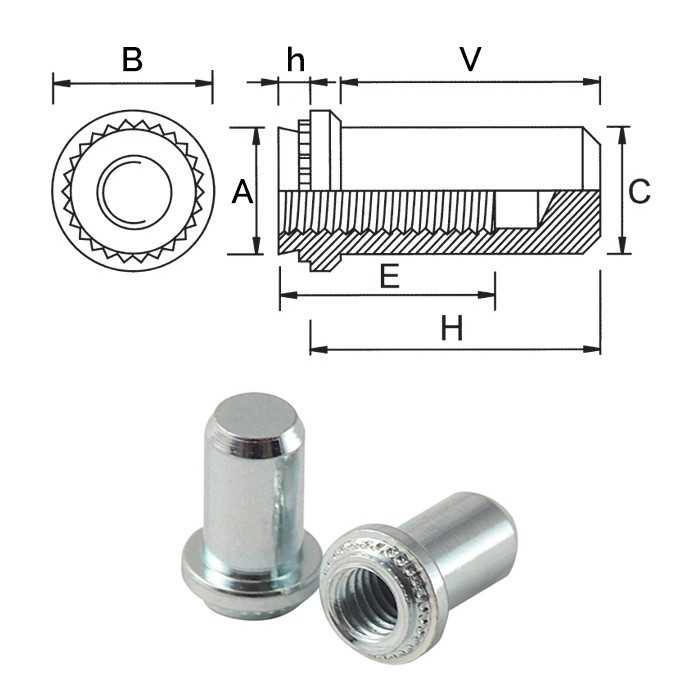

Self-clinching blind nuts for sheet metal
sheet hardness max 70 HRB
Code |
Thread |
A Max |
B +/- 0.25 |
H +/-0.25 |
C Max |
E min |
Hole Size +0.08 |
h Max |
V Max |
Min. Sheet |
Min.Dist. |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15BSM3-1 | M3 x 0.5 | 4,22 | 6,35 | 9,6 | 3,84 | 5,3 | 4,25 | 0,97 | 8,5 | 1 | 4,8 | Data sheet |
| 15BSM3-2 | M3 x 0.5 | 4,22 | 6,35 | 9,6 | 3,84 | 5,3 | 4,25 | 1,37 | 8,5 | 1,4 | 4,8 | Data sheet |
| 15BSM4-1 | M4 x 0.7 | 5,38 | 7,95 | 11,2 | 5,2 | 7,1 | 5,4 | 0,97 | 9,8 | 1 | 6,9 | Data sheet |
| 15BSM4-2 | M4 x 0.7 | 5,38 | 7,95 | 11,2 | 5,2 | 7,1 | 5,4 | 1,37 | 9,8 | 1,4 | 6,9 | Data sheet |
| 15BSM5-1 | M5 x 0.8 | 6,38 | 8,75 | 11,2 | 6 | 7,1 | 6,4 | 0,97 | 9,8 | 1 | 7,1 | Data sheet |
| 15BSM5-2 | M5 x 0.8 | 6,38 | 8,75 | 11,2 | 6 | 7,1 | 6,4 | 1,37 | 9,8 | 1,4 | 7,1 | Data sheet |
| 15BSM6-1 | M6 x 1 | 8,73 | 11,1 | 14,3 | 7,8 | 7,8 | 8,75 | 1,37 | 12,7 | 1,4 | 8,6 | Data sheet |
| 15BSM6-2 | M6 x 1 | 8,73 | 11,1 | 14,3 | 7,8 | 7,8 | 8,75 | 2,21 | 12,7 | 2,3 | 8,6 | Data sheet |
