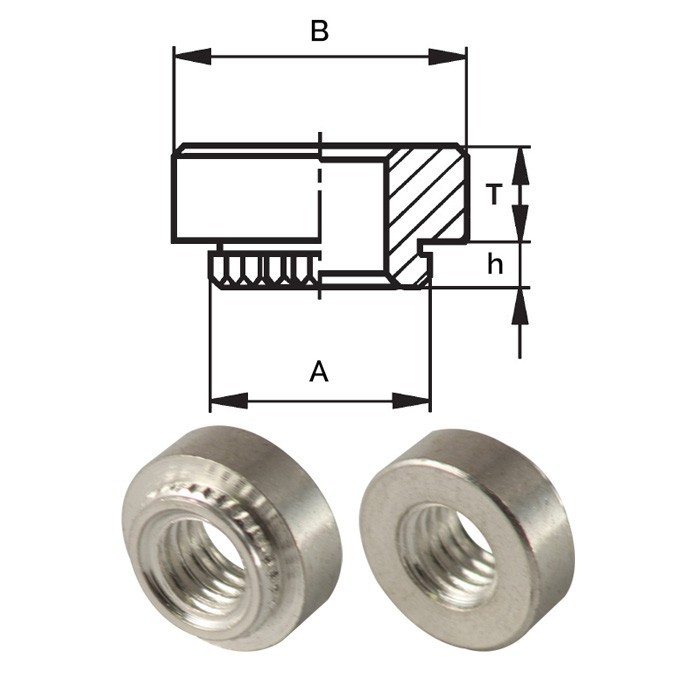

Self-clinching nuts for pc boards
Code |
Thread |
Thread size |
T +/-0.13 |
A +/-0.08 |
B +/-0.13 |
Hole Size +0.08 |
h Max |
Min. Sheet |
Min.Dist. |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 15CKFS2M2 | M2x0,4 | M2 | 1,5 | 4,19 | 5,56 | 3,7 | 1,5 | 1,5 | 4,2 | Data sheet |
| 15CKFS2M2.5 | M2,5x0,45 | M2,5 | 1,5 | 4,68 | 5,56 | 4,2 | 1,5 | 1,5 | 4,4 | Data sheet |
| 15CKFS2M3 | M3x0,5 | M3 | 1,5 | 4,68 | 5,56 | 4,2 | 1,5 | 1,5 | 4,4 | Data sheet |
| 15CKFS2M4 | M4x0,7 | M4 | 2 | 6,81 | 8,74 | 6,4 | 1,5 | 1,5 | 6,4 | Data sheet |
| 15CKFS2M5 | M5x0,8 | M5 | 3 | 7,37 | 9,53 | 6,9 | 1,5 | 1,5 | 7,1 | Data sheet |
