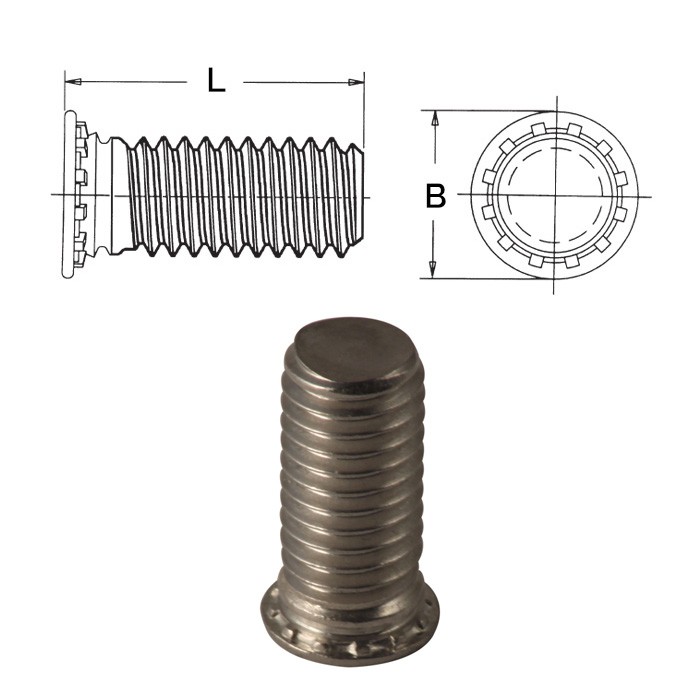

Self-clinching studs for thin sheet metal min. 0.51mm
sheet hardness max 70 HRB
Code |
Thread |
B +/-0.4 |
Hole Size +0.08 |
L |
Min. Sheet |
Min.Dist. |
|
|---|---|---|---|---|---|---|---|
| 15CHSM3-06SB | M3 x 0.5 | 4,5 | 3 | 6 | 0,51 | 5,6 | Data sheet |
| 15CHSM3-08SB | M3 x 0.5 | 4,5 | 3 | 8 | 0,51 | 5,6 | Data sheet |
| 15CHSM3-10SB | M3 x 0.5 | 4,5 | 3 | 10 | 0,51 | 5,6 | Data sheet |
| 15CHSM3-12SB | M3 x 0.5 | 4,5 | 3 | 12 | 0,51 | 5,6 | Data sheet |
| 15CHSM3-14SB | M3 x 0.5 | 4,5 | 3 | 14 | 0,51 | 5,6 | Data sheet |
| 15CHSM3-15SB | M3 x 0.5 | 4,5 | 3 | 15 | 0,51 | 5,6 | Data sheet |
| 15CHSM3-16SB | M3 x 0.5 | 4,5 | 3 | 16 | 0,51 | 5,6 | Data sheet |
| 15CHSM3-18SB | M3 x 0.5 | 4,5 | 3 | 18 | 0,51 | 5,6 | Data sheet |
| 15CHSM3-20SB | M3 x 0.5 | 4,5 | 3 | 20 | 0,51 | 5,6 | Data sheet |
| 15CHSM3-22SB | M3 x 0.5 | 4,5 | 3 | 22 | 0,51 | 5,6 | Data sheet |
| 15CHSM3-25SB | M3 x 0.5 | 4,5 | 3 | 25 | 0,51 | 5,6 | Data sheet |
| 15CHSM3-28SB | M3 x 0.5 | 4,5 | 3 | 28 | 0,51 | 5,6 | Data sheet |
| 15CHSM3-30SB | M3 x 0.5 | 4,5 | 3 | 30 | 0,51 | 5,6 | Data sheet |
| 15CHSM3-35SB | M3 x 0.5 | 4,5 | 3 | 35 | 0,51 | 5,6 | Data sheet |
| 15CHSM4-06SB | M4 x 0.7 | 5,8 | 4 | 6 | 0,51 | 7,2 | Data sheet |
| 15CHSM4-08SB | M4 x 0.7 | 5,8 | 4 | 8 | 0,51 | 7,2 | Data sheet |
| 15CHSM4-10SB | M4 x 0.7 | 5,8 | 4 | 10 | 0,51 | 7,2 | Data sheet |
| 15CHSM4-12SB | M4 x 0.7 | 5,8 | 4 | 12 | 0,51 | 7,2 | Data sheet |
| 15CHSM4-14SB | M4 x 0.7 | 5,8 | 4 | 14 | 0,51 | 7,2 | Data sheet |
| 15CHSM4-15SB | M4 x 0.7 | 5,8 | 4 | 15 | 0,51 | 7,2 | Data sheet |
| 15CHSM4-16SB | M4 x 0.7 | 5,8 | 4 | 16 | 0,51 | 7,2 | Data sheet |
| 15CHSM4-18SB | M4 x 0.7 | 5,8 | 4 | 18 | 0,51 | 7,2 | Data sheet |
| 15CHSM4-20SB | M4 x 0.7 | 5,8 | 4 | 20 | 0,51 | 7,2 | Data sheet |
| 15CHSM4-22SB | M4 x 0.7 | 5,8 | 4 | 22 | 0,51 | 7,2 | Data sheet |
| 15CHSM4-25SB | M4 x 0.7 | 5,8 | 4 | 25 | 0,51 | 7,2 | Data sheet |
| 15CHSM4-28SB | M4 x 0.7 | 5,8 | 4 | 28 | 0,51 | 7,2 | Data sheet |
| 15CHSM4-30SB | M4 x 0.7 | 5,8 | 4 | 30 | 0,51 | 7,2 | Data sheet |
| 15CHSM4-35SB | M4 x 0.7 | 5,8 | 4 | 35 | 0,51 | 7,2 | Data sheet |
| 15CHSM5-06SB | M5 x 0.8 | 6,4 | 5 | 6 | 0,51 | 7,2 | Data sheet |
| 15CHSM5-08SB | M5 x 0.8 | 6,4 | 5 | 8 | 0,51 | 7,2 | Data sheet |
| 15CHSM5-10SB | M5 x 0.8 | 6,4 | 5 | 10 | 0,51 | 7,2 | Data sheet |
| 15CHSM5-12SB | M5 x 0.8 | 6,4 | 5 | 12 | 0,51 | 7,2 | Data sheet |
| 15CHSM5-14SB | M5 x 0.8 | 6,4 | 5 | 14 | 0,51 | 7,2 | Data sheet |
| 15CHSM5-15SB | M5 x 0.8 | 6,4 | 5 | 15 | 0,51 | 7,2 | Data sheet |
| 15CHSM5-16SB | M5 x 0.8 | 6,4 | 5 | 16 | 0,51 | 7,2 | Data sheet |
| 15CHSM5-18SB | M5 x 0.8 | 6,4 | 5 | 18 | 0,51 | 7,2 | Data sheet |
| 15CHSM5-20SB | M5 x 0.8 | 6,4 | 5 | 20 | 0,51 | 7,2 | Data sheet |
| 15CHSM5-22SB | M5 x 0.8 | 6,4 | 5 | 22 | 0,51 | 7,2 | Data sheet |
| 15CHSM5-25SB | M5 x 0.8 | 6,4 | 5 | 25 | 0,51 | 7,2 | Data sheet |
| 15CHSM5-28SB | M5 x 0.8 | 6,4 | 5 | 28 | 0,51 | 7,2 | Data sheet |
| 15CHSM5-30SB | M5 x 0.8 | 6,4 | 5 | 30 | 0,51 | 7,2 | Data sheet |
| 15CHSM5-35SB | M5 x 0.8 | 6,4 | 5 | 35 | 0,51 | 7,2 | Data sheet |
