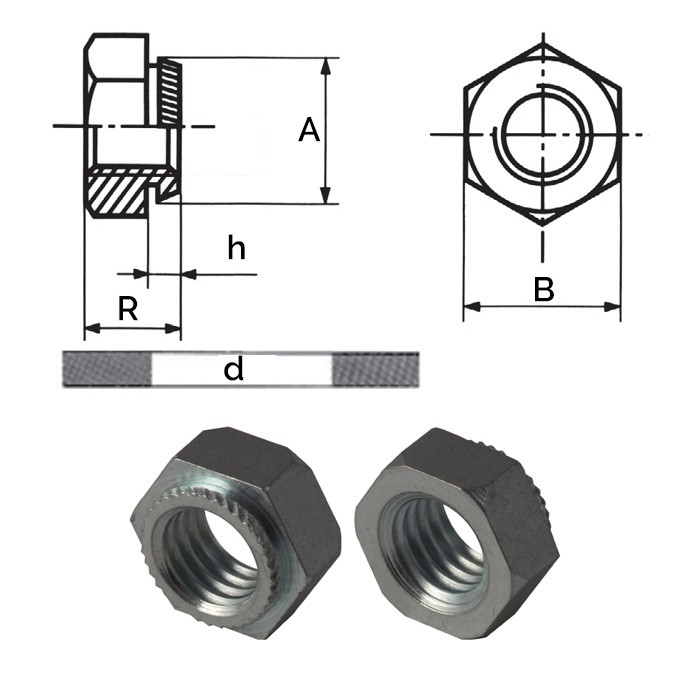

Hexagonal self-clinching nuts for sheet metal
sheet hardness max 80 HRB
Code |
h |
Thread |
A |
B |
Hole Size d |
Min. Sheet |
R |
|
|---|---|---|---|---|---|---|---|---|
| 15KALEI02 | 0,9 | M2 x 0.4 | 4,7 | 5,5 | 4,5 | 1 | 3 | Data sheet |
| 15KALEI025 | 0,9 | M2,5 x 0.45 | 4,7 | 5,5 | 4,5 | 1 | 3 | Data sheet |
| 15KALEI02514 | 1,4 | M2,5 x 0.45 | 4,7 | 5,5 | 4,5 | 1,5 | 3 | Data sheet |
| 15KALEI02518 | 1,8 | M2,5 x 0.45 | 4,7 | 5,5 | 4,5 | 2 | 3 | Data sheet |
| 15KALEI03 | 0,9 | M3 x 0.5 | 4,7 | 5,5 | 4,5 | 1 | 3 | Data sheet |
| 15KALEI0314 | 1,4 | M3 x 0.5 | 4,7 | 5,5 | 4,5 | 1,5 | 3 | Data sheet |
| 15KALEI0318 | 1,8 | M3 x 0.5 | 4,7 | 5,5 | 4,5 | 2 | 3 | Data sheet |
| 15KALEI04 | 0,9 | M4 x 0.7 | 5,7 | 7 | 5,5 | 1 | 3,2 | Data sheet |
| 15KALEI0414 | 1,4 | M4 x 0.7 | 5,7 | 7 | 5,5 | 1,5 | 3,2 | Data sheet |
| 15KALEI0418 | 1,8 | M4 x 0.7 | 5,7 | 7 | 5,5 | 2 | 4,5 | Data sheet |
| 15KALEI05 | 0,9 | M5 x 0.8 | 6,75 | 8 | 6,5 | 1 | 4 | Data sheet |
| 15KALEI0514 | 1,4 | M5 x 0.8 | 6,75 | 8 | 6,5 | 1,5 | 4 | Data sheet |
| 15KALEI0518 | 1,8 | M5 x 0.8 | 6,75 | 8 | 6,5 | 2 | 5 | Data sheet |
| 15KALEI06 | 0,9 | M6 x 1 | 8,3 | 10 | 8 | 1 | 5 | Data sheet |
| 15KALEI0614 | 1,4 | M6 x 1 | 8,3 | 10 | 8 | 1,5 | 5 | Data sheet |
| 15KALEI0618 | 1,8 | M6 x 1 | 8,3 | 10 | 8 | 2 | 5 | Data sheet |
| 15KALEI0818 | 1,8 | M8 x 1.25 | 10,3 | 13 | 10 | 2 | 6,5 | Data sheet |
| 15KALEI1018 | 1,8 | M10 x 1.5 | 12,85 | 15 | 12,5 | 2 | 8 | Data sheet |
| 15KALEI1228 | 2,8 | M12 x 1.75 | 14,85 | 17 | 14,5 | 3 | 10 | Data sheet |
| 15KALEI1624 | 2,4 | M16 x 2 | 18,85 | 22 | 18,5 | 3 | 13 | Data sheet |
| 15KALEI2038 | 3,8 | M20 x 2.5 | 23,4 | 27 | 23 | 4 | 16 | Data sheet |
| 3,8 | M20 x 2.5 | 23,4 | 23 | 4 | 16 | Data sheet |
