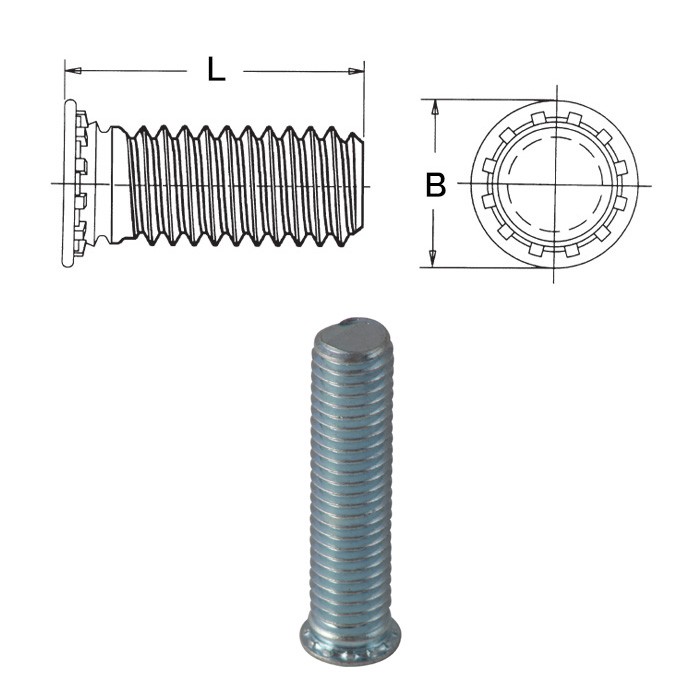

Low displacement self-clinching studs for sheet metal
sheet hardness max 80 HRB
Code |
Thread |
B +/-0.4 |
Hole Size +0.08 |
L |
Min. Sheet |
Min.Dist. |
|
|---|---|---|---|---|---|---|---|
| 15CHLM2.5-06 | M2.5 x 0.45 | 3,15 | 2,5 | 6 | 1 | 2,8 | Data sheet |
| 15CHLM2.5-08 | M2.5 x 0.45 | 3,15 | 2,5 | 8 | 1 | 2,8 | Data sheet |
| 15CHLM2.5-10 | M2.5 x 0.45 | 3,15 | 2,5 | 10 | 1 | 2,8 | Data sheet |
| 15CHLM2.5-12 | M2.5 x 0.45 | 3,15 | 2,5 | 12 | 1 | 2,8 | Data sheet |
| 15CHLM2.5-14 | M2.5 x 0.45 | 3,15 | 2,5 | 14 | 1 | 2,8 | Data sheet |
| 15CHLM2.5-15 | M2.5 x 0.45 | 3,15 | 2,5 | 15 | 1 | 2,8 | Data sheet |
| 15CHLM2.5-16 | M2.5 x 0.45 | 3,15 | 2,5 | 16 | 1 | 2,8 | Data sheet |
| 15CHLM2.5-18 | M2.5 x 0.45 | 3,15 | 2,5 | 18 | 1 | 2,8 | Data sheet |
| 15CHLM2.5-20 | M2.5 x 0.45 | 3,15 | 2,5 | 20 | 1 | 2,8 | Data sheet |
| 15CHLM3-06 | M3 x 0.5 | 3,65 | 3 | 6 | 1 | 3,3 | Data sheet |
| 15CHLM3-08 | M3 x 0.5 | 3,65 | 3 | 8 | 1 | 3,3 | Data sheet |
| 15CHLM3-10 | M3 x 0.5 | 3,65 | 3 | 10 | 1 | 3,3 | Data sheet |
| 15CHLM3-12 | M3 x 0.5 | 3,65 | 3 | 12 | 1 | 3,3 | Data sheet |
| 15CHLM3-14 | M3 x 0.5 | 3,65 | 3 | 14 | 1 | 3,3 | Data sheet |
| 15CHLM3-15 | M3 x 0.5 | 3,65 | 3 | 15 | 1 | 3,3 | Data sheet |
| 15CHLM3-16 | M3 x 0.5 | 3,65 | 3 | 16 | 1 | 3,3 | Data sheet |
| 15CHLM3-18 | M3 x 0.5 | 3,65 | 3 | 18 | 1 | 3,3 | Data sheet |
| 15CHLM3-20 | M3 x 0.5 | 3,65 | 3 | 20 | 1 | 3,3 | Data sheet |
| 15CHLM3-22 | M3 x 0.5 | 3,65 | 3 | 22 | 1 | 3,3 | Data sheet |
| 15CHLM3-25 | M3 x 0.5 | 3,65 | 3 | 25 | 1 | 3,3 | Data sheet |
| 15CHLM3-28 | M3 x 0.5 | 3,65 | 3 | 28 | 1 | 3,3 | Data sheet |
| 15CHLM3-30 | M3 x 0.5 | 3,65 | 3 | 30 | 1 | 3,3 | Data sheet |
| 15CHLM3-35 | M3 x 0.5 | 3,65 | 3 | 35 | 1 | 3,3 | Data sheet |
| 15CHLM4-06 | M4 x 0.7 | 4,65 | 4 | 6 | 1 | 4,3 | Data sheet |
| 15CHLM4-08 | M4 x 0.7 | 4,65 | 4 | 8 | 1 | 4,3 | Data sheet |
| 15CHLM4-10 | M4 x 0.7 | 4,65 | 4 | 10 | 1 | 4,3 | Data sheet |
| 15CHLM4-12 | M4 x 0.7 | 4,65 | 4 | 12 | 1 | 4,3 | Data sheet |
| 15CHLM4-14 | M4 x 0.7 | 4,65 | 4 | 14 | 1 | 4,3 | Data sheet |
| 15CHLM4-15 | M4 x 0.7 | 4,65 | 4 | 15 | 1 | 4,3 | Data sheet |
| 15CHLM4-16 | M4 x 0.7 | 4,65 | 4 | 16 | 1 | 4,3 | Data sheet |
| 15CHLM4-18 | M4 x 0.7 | 4,65 | 4 | 18 | 1 | 4,3 | Data sheet |
| 15CHLM4-20 | M4 x 0.7 | 4,65 | 4 | 20 | 1 | 4,3 | Data sheet |
| 15CHLM4-22 | M4 x 0.7 | 4,65 | 4 | 22 | 1 | 4,3 | Data sheet |
| 15CHLM4-25 | M4 x 0.7 | 4,65 | 4 | 25 | 1 | 4,3 | Data sheet |
| 15CHLM4-28 | M4 x 0.7 | 4,65 | 4 | 28 | 1 | 4,3 | Data sheet |
| 15CHLM4-30 | M4 x 0.7 | 4,65 | 4 | 30 | 1 | 4,3 | Data sheet |
| 15CHLM4-35 | M4 x 0.7 | 4,65 | 4 | 35 | 1 | 4,3 | Data sheet |
| 15CHLM5-06 | M5 x 0.8 | 5,9 | 5 | 6 | 1 | 5,6 | Data sheet |
| 15CHLM5-08 | M5 x 0.8 | 5,9 | 5 | 8 | 1 | 5,6 | Data sheet |
| 15CHLM5-10 | M5 x 0.8 | 5,9 | 5 | 10 | 1 | 5,6 | Data sheet |
| 15CHLM5-12 | M5 x 0.8 | 5,9 | 5 | 12 | 1 | 5,6 | Data sheet |
| 15CHLM5-14 | M5 x 0.8 | 5,9 | 5 | 14 | 1 | 5,6 | Data sheet |
| 15CHLM5-15 | M5 x 0.8 | 5,9 | 5 | 15 | 1 | 5,6 | Data sheet |
| 15CHLM5-16 | M5 x 0.8 | 5,9 | 5 | 16 | 1 | 5,6 | Data sheet |
| 15CHLM5-18 | M5 x 0.8 | 5,9 | 5 | 18 | 1 | 5,6 | Data sheet |
| 15CHLM5-20 | M5 x 0.8 | 5,9 | 5 | 20 | 1 | 5,6 | Data sheet |
| 15CHLM5-22 | M5 x 0.8 | 5,9 | 5 | 22 | 1 | 5,6 | Data sheet |
| 15CHLM5-25 | M5 x 0.8 | 5,9 | 5 | 25 | 1 | 5,6 | Data sheet |
| 15CHLM5-28 | M5 x 0.8 | 5,9 | 5 | 28 | 1 | 5,6 | Data sheet |
| 15CHLM5-30 | M5 x 0.8 | 5,9 | 5 | 30 | 1 | 5,6 | Data sheet |
| 15CHLM5-35 | M5 x 0.8 | 5,9 | 5 | 35 | 1 | 5,6 | Data sheet |
