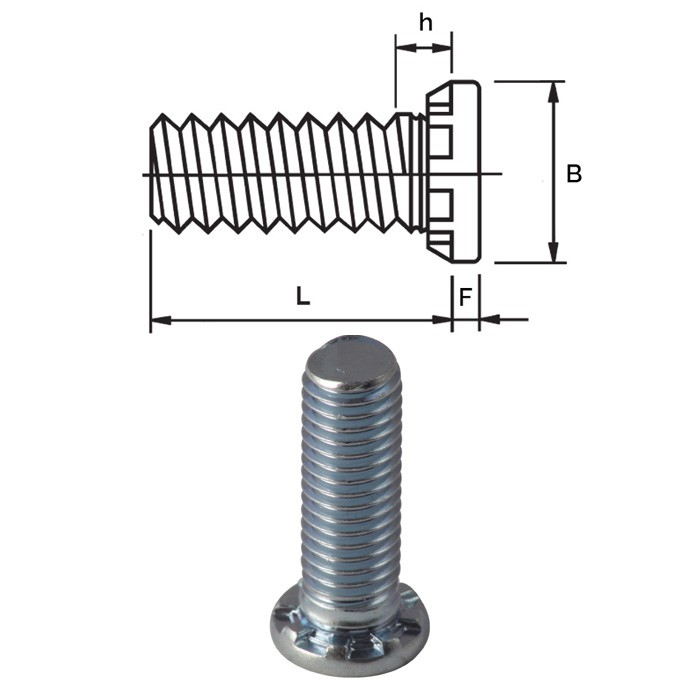

Self-clinching studs for high-strength applications
sheet hardness max 85 HRB
Code |
Thread |
B +/-0.25 |
Hole Size +0.13 |
h Max |
L |
F Max |
Min. Sheet |
Min.Dist. |
|
|---|---|---|---|---|---|---|---|---|---|
| 15HCHM5-15 | M5 x 0.8 | 7,8 | 5 | 2,7 | 15 | 1,14 | 1,3 | 10,7 | Data sheet |
| 15HCHM5-20 | M5 x 0.8 | 7,8 | 5 | 2,7 | 20 | 1,14 | 1,3 | 10,7 | Data sheet |
| 15HCHM5-25 | M5 x 0.8 | 7,8 | 5 | 2,7 | 25 | 1,14 | 1,3 | 10,7 | Data sheet |
| 15HCHM5-30 | M5 x 0.8 | 7,8 | 5 | 2,7 | 30 | 1,14 | 1,3 | 10,7 | Data sheet |
| 15HCHM5-35 | M5 x 0.8 | 7,8 | 5 | 2,7 | 35 | 1,14 | 1,3 | 10,7 | Data sheet |
| 15HCHM5-40 | M5 x 0.8 | 7,8 | 5 | 2,7 | 40 | 1,14 | 1,3 | 10,7 | Data sheet |
| 15HCHM5-45 | M5 x 0.8 | 7,8 | 5 | 2,7 | 45 | 1,14 | 1,3 | 10,7 | Data sheet |
| 15HCHM5-50 | M5 x 0.8 | 7,8 | 5 | 2,7 | 50 | 1,14 | 1,3 | 10,7 | Data sheet |
| 15HCHM6-15 | M6 x 1 | 9,4 | 6 | 2,8 | 15 | 1,27 | 1,5 | 11,5 | Data sheet |
| 15HCHM6-20 | M6 x 1 | 9,4 | 6 | 2,8 | 20 | 1,27 | 1,5 | 11,5 | Data sheet |
| 15HCHM6-25 | M6 x 1 | 9,4 | 6 | 2,8 | 25 | 1,27 | 1,5 | 11,5 | Data sheet |
| 15HCHM6-30 | M6 x 1 | 9,4 | 6 | 2,8 | 30 | 1,27 | 1,5 | 11,5 | Data sheet |
| 15HCHM6-35 | M6 x 1 | 9,4 | 6 | 2,8 | 35 | 1,27 | 1,5 | 11,5 | Data sheet |
| 15HCHM6-40 | M6 x 1 | 9,4 | 6 | 2,8 | 40 | 1,27 | 1,5 | 11,5 | Data sheet |
| 15HCHM6-45 | M6 x 1 | 9,4 | 6 | 2,8 | 45 | 1,27 | 1,5 | 11,5 | Data sheet |
| 15HCHM6-50 | M6 x 1 | 9,4 | 6 | 2,8 | 50 | 1,27 | 1,5 | 11,5 | Data sheet |
| 15HCHM8-15 | M8 x 1.25 | 12,5 | 8 | 3,5 | 15 | 1,78 | 2 | 12,7 | Data sheet |
| 15HCHM8-20 | M8 x 1.25 | 12,5 | 8 | 3,5 | 20 | 1,78 | 2 | 12,7 | Data sheet |
| 15HCHM8-25 | M8 x 1.25 | 12,5 | 8 | 3,5 | 25 | 1,78 | 2 | 12,7 | Data sheet |
| 15HCHM8-30 | M8 x 1.25 | 12,5 | 8 | 3,5 | 30 | 1,78 | 2 | 12,7 | Data sheet |
| 15HCHM8-35 | M8 x 1.25 | 12,5 | 8 | 3,5 | 35 | 1,78 | 2 | 12,7 | Data sheet |
| 15HCHM8-40 | M8 x 1.25 | 12,5 | 8 | 3,5 | 40 | 1,78 | 2 | 12,7 | Data sheet |
| 15HCHM8-45 | M8 x 1.25 | 12,5 | 8 | 3,5 | 45 | 1,78 | 2 | 12,7 | Data sheet |
| 15HCHM8-50 | M8 x 1.25 | 12,5 | 8 | 3,5 | 50 | 1,78 | 2 | 12,7 | Data sheet |
| 15HCHM10-15 | M10 x 1.5 | 15,7 | 10 | 3,5 | 15 | 2,29 | 2,3 | 13,7 | Data sheet |
| 15HCHM10-20 | M10 x 1.5 | 15,7 | 10 | 3,5 | 20 | 2,29 | 2,3 | 13,7 | Data sheet |
| 15HCHM10-25 | M10 x 1.5 | 15,7 | 10 | 3,5 | 25 | 2,29 | 2,3 | 13,7 | Data sheet |
| 15HCHM10-30 | M10 x 1.5 | 15,7 | 10 | 3,5 | 30 | 2,29 | 2,3 | 13,7 | Data sheet |
| 15HCHM10-35 | M10 x 1.5 | 15,7 | 10 | 3,5 | 35 | 2,29 | 2,3 | 13,7 | Data sheet |
| 15HCHM10-40 | M10 x 1.5 | 15,7 | 10 | 3,5 | 40 | 2,29 | 2,3 | 13,7 | Data sheet |
| 15HCHM10-45 | M10 x 1.5 | 15,7 | 10 | 3,5 | 45 | 2,29 | 2,3 | 13,7 | Data sheet |
| 15HCHM10-50 | M10 x 1.5 | 15,7 | 10 | 3,5 | 50 | 2,29 | 2,3 | 13,7 | Data sheet |
