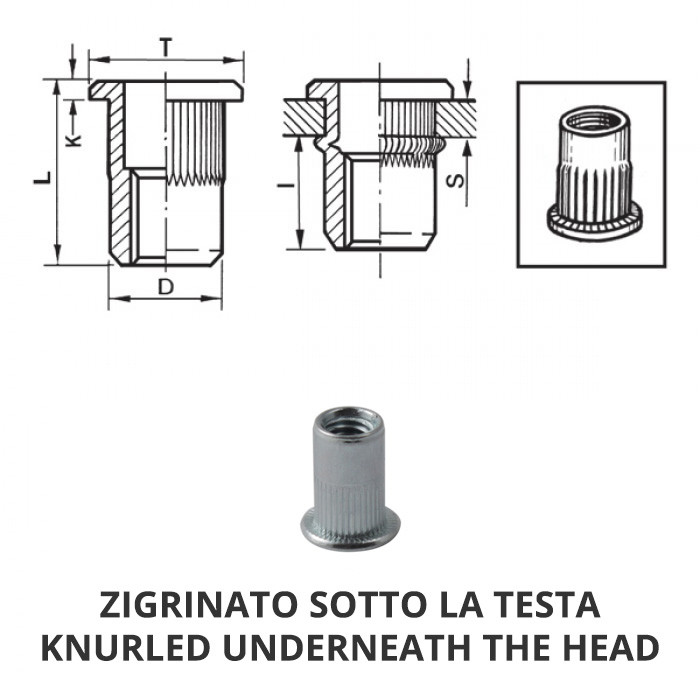

Knurled cylindrical aluminium threaded inserts - Flat head
Code |
|
S GRIP |
D +0,07/-0,1 |
+0,1/-0
|
T +/-0,5 |
K +/-0,15 |
L +/-0,5 |
I ~ |
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| 85ALITTGM04C | M4 | 0,5 - 2 | 5,9 | 6 | 8,8 | 0,8 | 10,5 | 6 | 2,5 | Data sheet |
| 85ALITTGM05C | M5 | 0,5 - 2,5 | 6,9 | 7 | 10 | 1 | 13 | 7,5 | 5 | Data sheet |
| 85ALITTGM06C | M6 | 0,5 - 2,5 | 8,9 | 9 | 12,3 | 1,5 | 15 | 9,2 | 8 | Data sheet |
| 85ALITTGM08C | M8 | 1 - 3 | 10,9 | 11 | 14,3 | 1,5 | 16,5 | 10,2 | 20 | Data sheet |
| 85ALITTGM10C13 | M10 | 1 - 4 | 12,9 | 13 | 16,3 | 1,6 | 19 | 11,5 | 25 | Data sheet |
