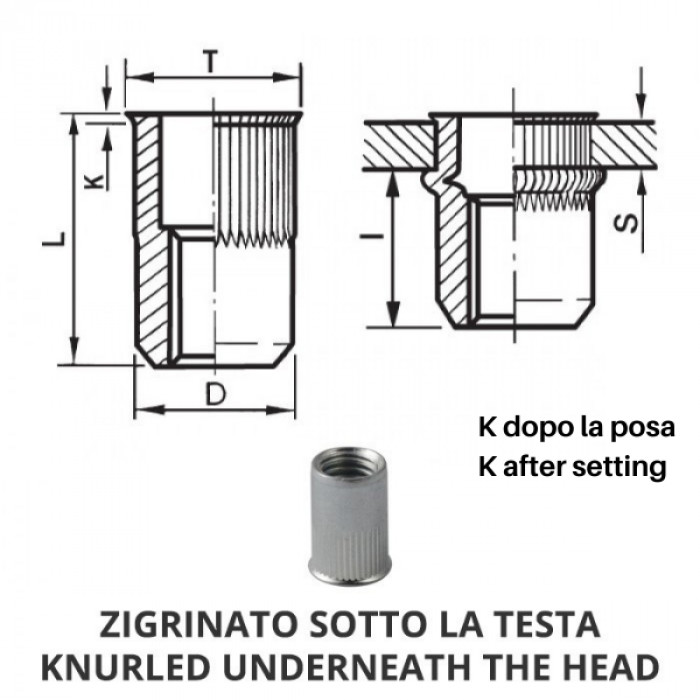

Knurled cylindrical aluminium threaded inserts - Reduced countersunk Head
Code |
|
S GRIP |
D +0,07/-0,1 |
|
T +/-0,3 |
K +/-0,15 |
L +/-0,3 |
I ~ |
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| 85ALITRGM04C | M4 | 0,5 - 2 | 5,9 | 6 | 7 | 0,5 | 10,5 | 6 | 2,5 | Data sheet |
| 85ALITRGM05C | M5 | 0,5 - 2 | 6,9 | 7 | 8 | 0,5 | 11,5 | 7,5 | 5 | Data sheet |
| 85ALITRGM06C | M6 | 0,5 - 2,5 | 8,9 | 9 | 10 | 0,6 | 14 | 9,2 | 8 | Data sheet |
| 85ALITRGM08C | M8 | 0,5 - 2,5 | 10,9 | 11 | 12 | 0,65 | 15,5 | 10,2 | 20 | Data sheet |
| 85ALITRGM10C13 | M10 | 1 - 3 | 12,9 | 13 | 14 | 0,7 | 17,7 | 11,5 | 25 | Data sheet |
