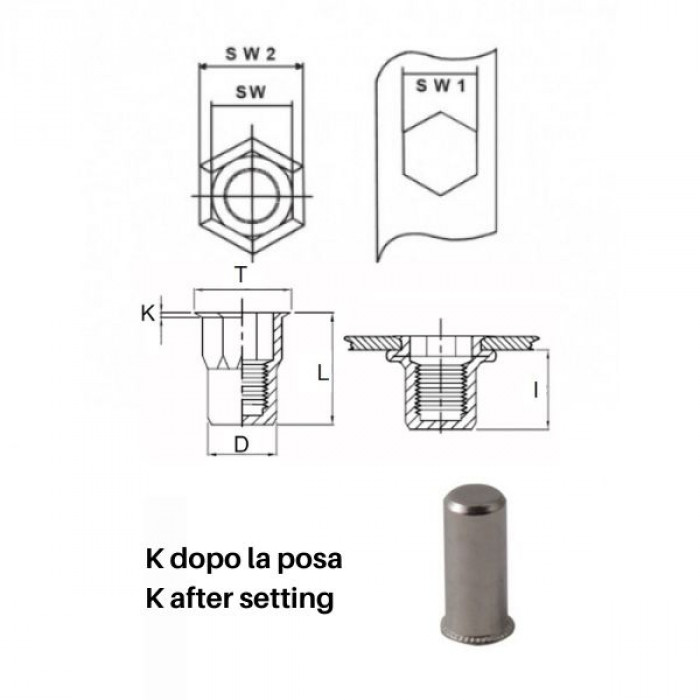

Semi-hexagonal threaded inserts closed end type - Reduced countersunk h.
Code |
|
GRIP |
SW1 +0,01/-0 |
SW +0,07/-0,1 |
T +/-0,5 |
K +/-0,15 |
L +/-0,5 |
I |
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| 85IXIERSECM03C | M3 | 0.5 - 1.5 | 5 | 4,9 | 6 | 0.5 | 13 | 8,5 | 2 | Data sheet |
| 85IXIERSECM03L | M3 | 1,5 - 2,5 | 5 | 4,9 | 6 | 0,5 | 15 | 8,5 | 2 | Data sheet |
| 85IXIERSECM04C | M4 | 0,5 - 2,0 | 6 | 5,9 | 7 | 0.5 | 16 | 11,5 | 3 | Data sheet |
| 85IXIERSECM04L | M4 | 2,0 - 4,0 | 6 | 5,9 | 7 | 0.5 | 17,5 | 11,5 | 3 | Data sheet |
| 85IXIERSECM05C | M5 | 0,5 - 2,5 | 7 | 6,9 | 8 | 0.5 | 18 | 13,5 | 6 | Data sheet |
| 85IXIERSECM05L | M5 | 2,0 - 4,0 | 7 | 6,9 | 8 | 0.5 | 20 | 13,5 | 6 | Data sheet |
| 85IXIERSECM06C | M6 | 0,5 - 3,5 | 9 | 8,9 | 10 | 0.6 | 21 | 15 | 11 | Data sheet |
| 85IXIERSECM06L | M6 | 3,5 - 5,0 | 9 | 8,9 | 10 | 0,6 | 23 | 15 | 11 | Data sheet |
| 85IXIERSECM08C | M8 | 1- 3.5 | 11 | 10,9 | 12 | 0,65 | 23,5 | 18 | 20 | Data sheet |
| 85IXIERSECM08L | M8 | 3,5 - 5,0 | 11 | 10,9 | 12 | 0,65 | 27 | 18 | 20 | Data sheet |
| 85IXIERSECM10C13 | M10 | 1 - 4 | 13 | 12,9 | 14,5 | 0,75 | 30,5 | 23 | 32 | Data sheet |
| 85IXIERSECM10L13 | M10 | 3,5 - 5 | 13 | 12,9 | 14.5 | 0,75 | 33 | 23 | 32 | Data sheet |
| 85IXIERSECM12C16 | M12 | 0,8 - 4 | 16 | 15,9 | 17.5 | 0,75 | 31,1 | 23 | 50 | Data sheet |
