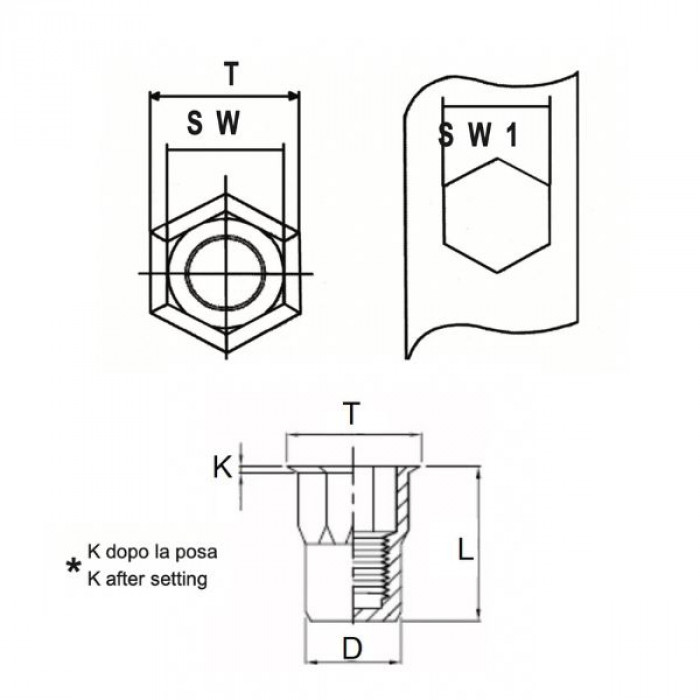

Semi-Hexagonal threaded inserts closed end type reduced head
Code |
|
SW1 +0,01/-0 |
SW +0,07/-0,1 |
T +/-0,5 |
K +/-0,15 |
L +/-0,5 |
GRIP |
|
|
|---|---|---|---|---|---|---|---|---|---|
| 85IXA4IERSECM03C | M3 | 5 | 4,9 | 6 | 0,5 | 15,5 | 0,3-2,5 | Data sheet | |
| 85IXA4IERSECM04C | M4 | 6 | 5,9 | 7 | 0,6 | 16,5 | 3 | 0,5-3 | Data sheet |
| 85IXA4IERSECM05C | M5 | 7 | 6,9 | 8 | 0,6 | 18,5 | 6 | 0,5-2,5 | Data sheet |
| 85IXA4IERSECM06C | M6 | 9 | 8,9 | 10 | 0,6 | 22,8 | 11 | 0,5-3,0 | Data sheet |
| 85IXA4IERSECM08C | M8 | 11 | 10,9 | 12,5 | 0,7 | 26,5 | 20 | 1,0-3,5 | Data sheet |
| 85IXA4IERSECM10C13 | M10 | 13 | 12,9 | 14 | 0,6 | 30 | 50 | 0,8-3,5 | Data sheet |
| 85IXA4IERSECM12C16 | M12 | 16 | 15,9 | 17,5 | 0,6 | 31,1 | 80 | 0,8-4,0 | Data sheet |
