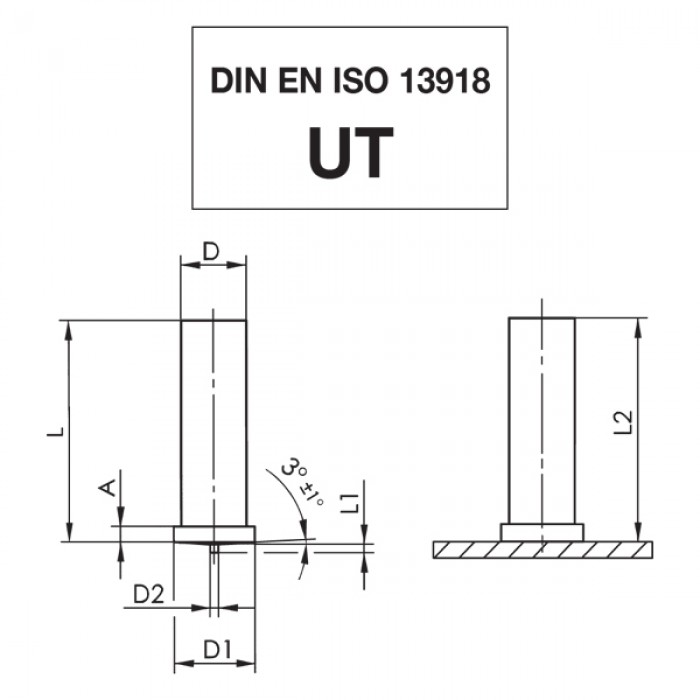

Aluminium non-threaded capacitor discharge studs
Code |
D +/-0,1 |
L +0,6 |
D1 +/-0,2 |
D2 +/-0,08 |
L1 +/-0,05 |
A |
L2 |
|
|---|---|---|---|---|---|---|---|---|
| 03ALPL306 | Ø 3 | 6 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL308 | Ø 3 | 8 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL310 | Ø 3 | 10 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL312 | Ø 3 | 12 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL315 | Ø 3 | 15 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL316 | Ø 3 | 16 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL320 | Ø 3 | 20 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL325 | Ø 3 | 25 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL330 | Ø 3 | 30 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL406 | Ø 4 | 6 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL408 | Ø 4 | 8 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL410 | Ø 4 | 10 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL412 | Ø 4 | 12 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL415 | Ø 4 | 15 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL416 | Ø 4 | 16 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL420 | Ø 4 | 20 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL425 | Ø 4 | 25 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL430 | Ø 4 | 30 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL435 | Ø 4 | 35 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL508 | Ø 5 | 8 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL510 | Ø 5 | 10 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL512 | Ø 5 | 12 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL515 | Ø 5 | 15 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL516 | Ø 5 | 16 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL520 | Ø 5 | 20 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL525 | Ø 5 | 25 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL530 | Ø 5 | 30 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL535 | Ø 5 | 35 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL540 | Ø 5 | 40 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL550 | Ø 5 | 50 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL608 | Ø 6 | 8 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL610 | Ø 6 | 10 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL612 | Ø 6 | 12 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL615 | Ø 6 | 15 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL616 | Ø 6 | 16 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL620 | Ø 6 | 20 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL625 | Ø 6 | 25 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL630 | Ø 6 | 30 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL635 | Ø 6 | 35 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL640 | Ø 6 | 40 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL645 | Ø 6 | 45 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL650 | Ø 6 | 50 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03ALPL710 | Ø 7,1 | 10 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03ALPL712 | Ø 7,1 | 12 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03ALPL715 | Ø 7,1 | 15 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03ALPL716 | Ø 7,1 | 16 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03ALPL720 | Ø 7,1 | 20 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03ALPL725 | Ø 7,1 | 25 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03ALPL730 | Ø 7,1 | 30 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03ALPL735 | Ø 7,1 | 35 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03ALPL740 | Ø 7,1 | 40 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03ALPL745 | Ø 7,1 | 45 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03ALPL750 | Ø 7,1 | 50 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03ALPL755 | Ø 7,1 | 55 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
