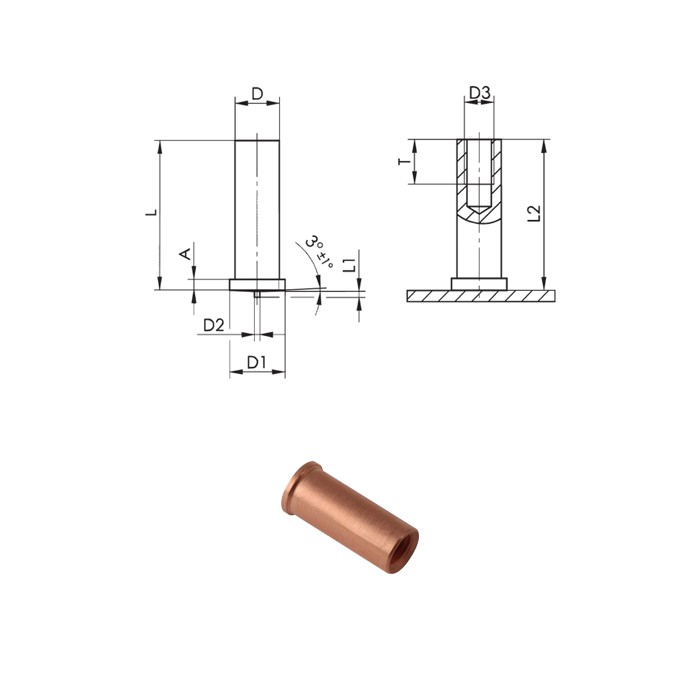

Steel Copper plated capacitor discharge studs with internal thread
Code |
D +/-0,1 |
L +0,3 |
D1 +/-0,2 |
D2 +/-0,08 |
L1 +/-0,05 |
A |
L2 |
D3 |
T +0,5 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 03ARBU3506 | Ø 5 | 6 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M3 | 5 | Data sheet |
| 03ARBU3508 | Ø 5 | 8 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M3 | 5 | Data sheet |
| 03ARBU3510 | Ø 5 | 10 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M3 | 5 | Data sheet |
| 03ARBU3512 | Ø 5 | 12 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M3 | 5 | Data sheet |
| 03ARBU3515 | Ø 5 | 15 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M3 | 5 | Data sheet |
| 03ARBU3516 | Ø 5 | 16 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M3 | 5 | Data sheet |
| 03ARBU3520 | Ø 5 | 20 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M3 | 5 | Data sheet |
| 03ARBU3525 | Ø 5 | 25 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M3 | 5 | Data sheet |
| 03ARBU3530 | Ø 5 | 30 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M3 | 5 | Data sheet |
| 03ARBU4608 | Ø 6 | 8 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M4 | 6 | Data sheet |
| 03ARBU4610 | Ø 6 | 10 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M4 | 6 | Data sheet |
| 03ARBU4612 | Ø 6 | 12 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M4 | 6 | Data sheet |
| 03ARBU4615 | Ø 6 | 15 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M4 | 6 | Data sheet |
| 03ARBU4616 | Ø 6 | 16 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M4 | 6 | Data sheet |
| 03ARBU4620 | Ø 6 | 20 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M4 | 6 | Data sheet |
| 03ARBU4625 | Ø 6 | 25 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M4 | 6 | Data sheet |
| 03ARBU4630 | Ø 6 | 30 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M4 | 6 | Data sheet |
| 03ARBU4635 | Ø 6 | 35 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M4 | 6 | Data sheet |
| 03ARBU4640 | Ø 6 | 40 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | M4 | 6 | Data sheet |
| 03ARBU5710 | Ø 7,1 | 10 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M5 | 7,5 | Data sheet |
| 03ARBU5712 | Ø 7,1 | 12 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M5 | 7,5 | Data sheet |
| 03ARBU5715 | Ø 7,1 | 15 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M5 | 7,5 | Data sheet |
| 03ARBU5716 | Ø 7,1 | 16 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M5 | 7,5 | Data sheet |
| 03ARBU5720 | Ø 7,1 | 20 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M5 | 7,5 | Data sheet |
| 03ARBU5725 | Ø 7,1 | 25 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M5 | 7,5 | Data sheet |
| 03ARBU5730 | Ø 7,1 | 30 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M5 | 7,5 | Data sheet |
| 03ARBU5735 | Ø 7,1 | 35 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M5 | 7,5 | Data sheet |
| 03ARBU5740 | Ø 7,1 | 40 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M5 | 7,5 | Data sheet |
| 03ARBU6810 | Ø 8* | 10 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M6 | 7,5 | Data sheet |
| 03ARBU6812 | Ø 8* | 12 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M6 | 7,5 | Data sheet |
| 03ARBU6815 | Ø 8* | 15 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M6 | 7,5 | Data sheet |
| 03ARBU6816 | Ø 8* | 16 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M6 | 7,5 | Data sheet |
| 03ARBU6820 | Ø 8* | 20 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M6 | 7,5 | Data sheet |
| 03ARBU6825 | Ø 8* | 25 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M6 | 7,5 | Data sheet |
| 03ARBU6830 | Ø 8* | 30 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M6 | 7,5 | Data sheet |
| 03ARBU6835 | Ø 8* | 35 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M6 | 7,5 | Data sheet |
| 03ARBU6840 | Ø 8* | 40 | 9 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | M6 | 7,5 | Data sheet |
| 03ARBU81015 | Ø 10.8* | 15 | 11,6 | 0,75 | 0,85 | 0,6-1,8 | L-0,3 | M8 | 10 | Data sheet |
| 03ARBU81016 | Ø 10.8* | 16 | 11,6 | 0,75 | 0,85 | 0,6-1,8 | L-0,3 | M8 | 10 | Data sheet |
| 03ARBU81020 | Ø 10.8* | 20 | 11,6 | 0,75 | 0,85 | 0,6-1,8 | L-0,3 | M8 | 10 | Data sheet |
| 03ARBU81025 | Ø 10.8* | 25 | 11,6 | 0,75 | 0,85 | 0,6-1,8 | L-0,3 | M8 | 10 | Data sheet |
| 03ARBU81030 | Ø 10.8* | 30 | 11,6 | 0,75 | 0,85 | 0,6-1,8 | L-0,3 | M8 | 10 | Data sheet |
| 03ARBU81035 | Ø 10.8* | 35 | 11,6 | 0,75 | 0,85 | 0,6-1,8 | L-0,3 | M8 | 10 | Data sheet |
| 03ARBU81040 | Ø 10.8* | 40 | 11,6 | 0,75 | 0,85 | 0,6-1,8 | L-0,3 | M8 | 10 | Data sheet |
Notes:
* ø8 - * ø10 FIXI STANDARD
