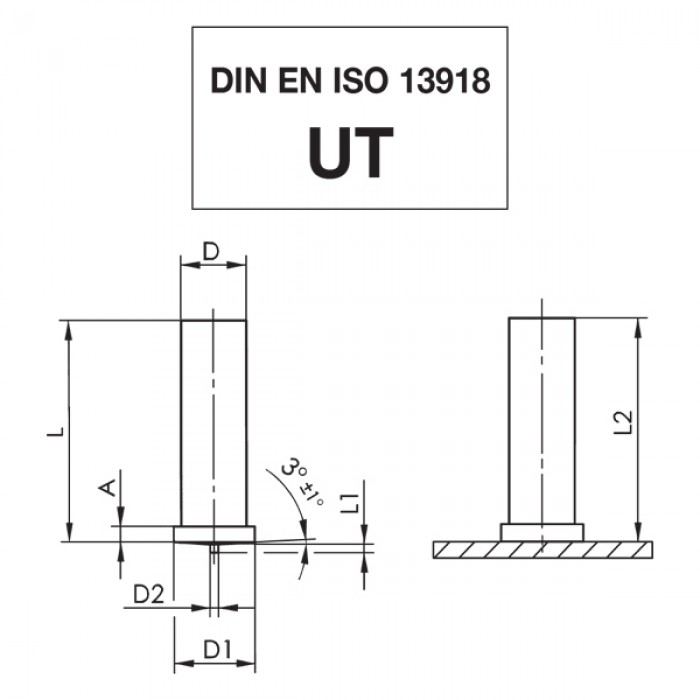

Stainless steel non-threaded capacitor discharge studs
Code |
D +/-0,1 |
L +0,6 |
D1 +/-0,2 |
D2 +/-0,08 |
L1 +/-0,05 |
A |
L2 |
|
|---|---|---|---|---|---|---|---|---|
| 03IXPL306 | Ø 3 | 6 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL308 | Ø 3 | 8 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL310 | Ø 3 | 10 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL312 | Ø 3 | 12 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL315 | Ø 3 | 15 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL316 | Ø 3 | 16 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL320 | Ø 3 | 20 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL325 | Ø 3 | 25 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL330 | Ø 3 | 30 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL406 | Ø 4 | 6 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL408 | Ø 4 | 8 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL410 | Ø 4 | 10 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL412 | Ø 4 | 12 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL415 | Ø 4 | 15 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL416 | Ø 4 | 16 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL420 | Ø 4 | 20 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL425 | Ø 4 | 25 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL430 | Ø 4 | 30 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL435 | Ø 4 | 35 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL508 | Ø 5 | 8 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL510 | Ø 5 | 10 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL512 | Ø 5 | 12 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL515 | Ø 5 | 15 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL516 | Ø 5 | 16 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL520 | Ø 5 | 20 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL525 | Ø 5 | 25 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL530 | Ø 5 | 30 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL535 | Ø 5 | 35 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL540 | Ø 5 | 40 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL550 | Ø 5 | 50 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL608 | Ø 6 | 8 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL610 | Ø 6 | 10 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL612 | Ø 6 | 12 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL615 | Ø 6 | 15 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL616 | Ø 6 | 16 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL620 | Ø 6 | 20 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL625 | Ø 6 | 25 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL630 | Ø 6 | 30 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL635 | Ø 6 | 35 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL640 | Ø 6 | 40 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL645 | Ø 6 | 45 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL650 | Ø 6 | 50 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03IXPL710 | Ø 7,1 | 10 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL712 | Ø 7,1 | 12 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL715 | Ø 7,1 | 15 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL716 | Ø 7,1 | 16 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL720 | Ø 7,1 | 20 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL725 | Ø 7,1 | 25 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL730 | Ø 7,1 | 30 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL735 | Ø 7,1 | 35 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL740 | Ø 7,1 | 40 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL745 | Ø 7,1 | 45 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL750 | Ø 7,1 | 50 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL755 | Ø 7,1 | 55 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL812 | Ø 8 | 12 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL815 | Ø 8 | 15 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL816 | Ø 8 | 16 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL820 | Ø 8 | 20 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL825 | Ø 8 | 25 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL830 | Ø 8 | 30 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL835 | Ø 8 | 35 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL840 | Ø 8 | 40 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03IXPL1015 | *Ø 10,8 | 15 | 11,6 | 0,75 | 0,85 | 0,8-1,8 | L-0,6 | Data sheet |
| 03IXPL1020 | *Ø 10,8 | 20 | 11,6 | 0,75 | 0,85 | 0,8-1,8 | L-0,6 | Data sheet |
| 03IXPL1025 | *Ø 10,8 | 25 | 11,6 | 0,75 | 0,85 | 0,8-1,8 | L-0,6 | Data sheet |
| 03IXPL1030 | *Ø 10,8 | 30 | 11,6 | 0,75 | 0,85 | 0,8-1,8 | L-0,6 | Data sheet |
| 03IXPL1035 | *Ø 10,8 | 35 | 11,6 | 0,75 | 0,85 | 0,8-1,8 | L-0,6 | Data sheet |
| 03IXPL1040 | *Ø 10,8 | 40 | 11,6 | 0,75 | 0,85 | 0,8-1,8 | L-0,6 | Data sheet |
