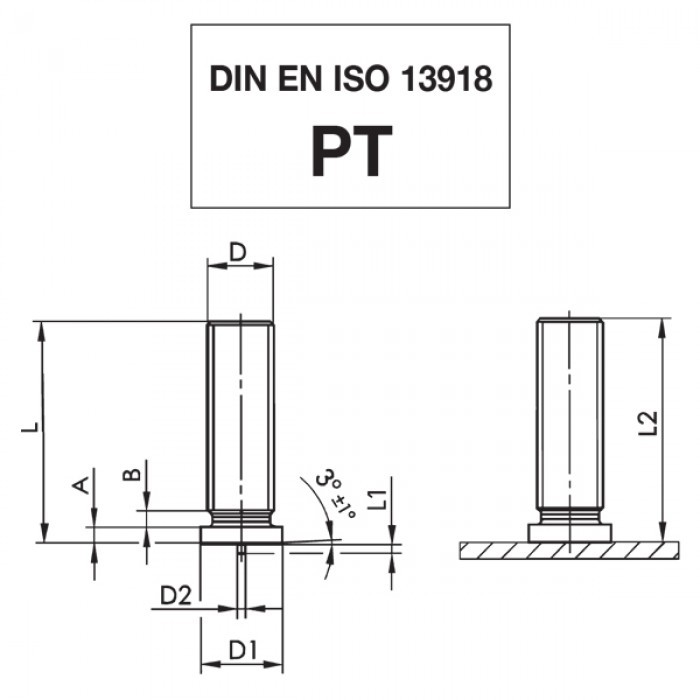

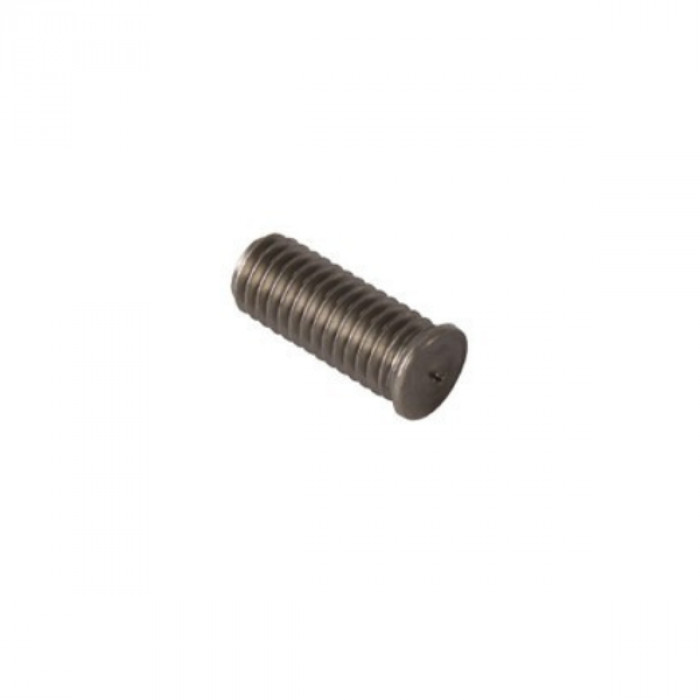

Stainless steel AISI 316 capacitor discharge studs with external thread
Code |
D |
L +0,6 |
D1 +/-0,2 |
D2 +/-0,08 |
L1 +/-0,05 |
A |
B max |
L2 |
|
|---|---|---|---|---|---|---|---|---|---|
| 03IXPR306A4 | M3 | 6 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L - 0,3 | Data sheet |
| 03IXPR308A4 | M3 | 8 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L - 0,3 | Data sheet |
| 03IXPR310A4 | M3 | 10 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR312A4 | M3 | 12 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR315A4 | M3 | 15 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR316A4 | M3 | 16 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR320A4 | M3 | 20 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR325A4 | M3 | 25 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR330A4 | M3 | 30 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR335A4 | M3 | 35 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR340A4 | M3 | 40 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR406A4 | M4 | 6 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR408A4 | M4 | 8 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR410A4 | M4 | 10 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR412A4 | M4 | 12 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR415A4 | M4 | 15 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR416A4 | M4 | 16 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR420A4 | M4 | 20 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR425A4 | M4 | 25 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR430A4 | M4 | 30 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR435A4 | M4 | 35 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR440A4 | M4 | 40 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR445A4 | M4 | 45 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR450A4 | M4 | 50 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03IXPR506A4 | M5 | 6 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR508A4 | M5 | 8 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR510A4 | M5 | 10 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR512A4 | M5 | 12 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR515A4 | M5 | 15 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR516A4 | M5 | 16 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR520A4 | M5 | 20 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR525A4 | M5 | 25 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR530A4 | M5 | 30 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR535A4 | M5 | 35 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR540A4 | M5 | 40 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR545A4 | M5 | 45 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR608A4 | M6 | 8 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR610A4 | M6 | 10 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR612A4 | M6 | 12 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR615A4 | M6 | 15 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR616A4 | M6 | 16 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR620A4 | M6 | 20 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR625A4 | M6 | 25 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR630A4 | M6 | 30 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR635A4 | M6 | 35 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR640A4 | M6 | 40 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR645A4 | M6 | 45 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR650A4 | M6 | 50 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR655A4 | M6 | 55 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03IXPR810A4 | M8 | 10 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03IXPR812A4 | M8 | 12 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03IXPR815A4 | M8 | 15 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03IXPR816A4 | M8 | 16 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03IXPR820A4 | M8 | 20 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03IXPR825A4 | M8 | 25 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03IXPR830A4 | M8 | 30 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03IXPR835A4 | M8 | 35 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03IXPR840A4 | M8 | 40 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03IXPR845A4 | M8 | 45 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03IXPR850A4 | M8 | 50 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03IXPR860A4 | M8 | 60 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
