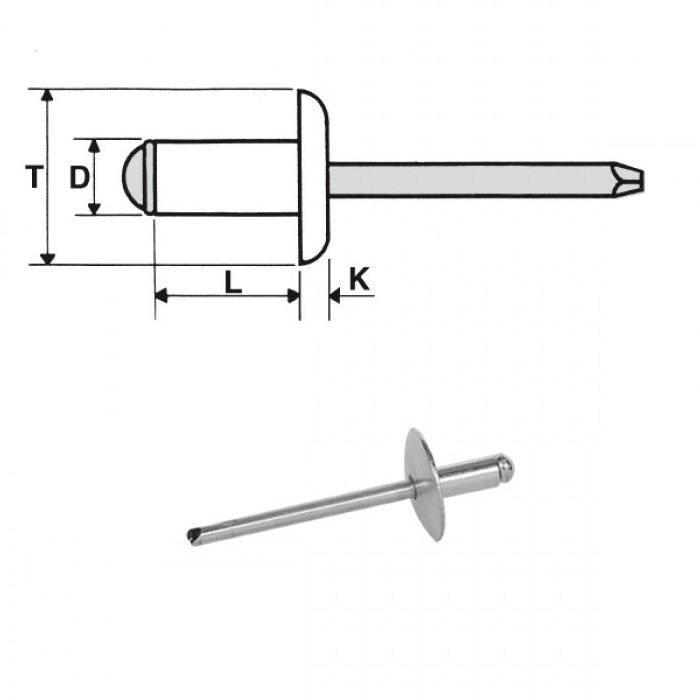

Blind rivets aluminium / steel zinc plated - Extra large head
Code |
D +0,08/-0,15 |
L +1/-0,2 |
T |
K max |
hole
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|
| 01AL4008TXL | 4 | 8 | 11 - 12 | 2,5 | 4,1 - 4,2 | 3 - 5 | 1200 N | 850 N | Data sheet |
| 01AL4010TXL | 4 | 10 | 11 - 12 | 2,5 | 4,1 - 4,2 | 5 - 6,5 | 1200 N | 850 N | Data sheet |
| 01AL4012TXL | 4 | 12 | 11 - 12 | 2,5 | 4,1 - 4,2 | 6,5 - 8,5 | 1200 N | 850 N | Data sheet |
| 01AL4014TXL | 4 | 14 | 11 - 12 | 2,5 | 4,1 - 4,2 | 8,5 - 10,5 | 1200 N | 850 N | Data sheet |
| 01AL4016TXL | 4 | 16 | 11 - 12 | 2,5 | 4,1 - 4,2 | 10,5 - 12,5 | 1200 N | 850 N | Data sheet |
| 01AL4020TXL | 4 | 20 | 11 - 12 | 2,5 | 4,1 - 4,2 | 12,5 - 16,5 | 1200 N | 850 N | Data sheet |
| 01AL4808TXL | 4,8 | 8 | 15 - 16 | 2,5 | 4,9 - 5 | 2,5 - 4 | 1700 N | 1200 N | Data sheet |
| 01AL4810TXL | 4,8 | 10 | 15 - 16 | 2,5 | 4,9 - 5 | 4 - 6 | 1700 N | 1200 N | Data sheet |
| 01AL4812TXL | 4,8 | 12 | 15 - 16 | 2,5 | 4,9 - 5 | 6 - 8 | 1700 N | 1200 N | Data sheet |
| 01AL4814TXL | 4,8 | 14 | 15 - 16 | 2,5 | 4,9 - 5 | 7,5 - 10 | 1700 N | 1200 N | Data sheet |
| 01AL4816TXL | 4,8 | 16 | 15 - 16 | 2,5 | 4,9 - 5 | 9,5 - 12 | 1700 N | 1200 N | Data sheet |
| 01AL4818TXL | 4,8 | 18 | 15 - 16 | 2,5 | 4,9 - 5 | 11,5 - 14 | 1700 N | 1200 N | Data sheet |
| 01AL4820TXL | 4,8 | 20 | 15 - 16 | 2,5 | 4,9 - 5 | 13,5 - 16 | 1700 N | 1200 N | Data sheet |
| 01AL4824TXL | 4,8 | 24 | 15 - 16 | 2,5 | 4,9 - 5 | 16 - 20 | 1700 N | 1200 N | Data sheet |
| 01AL4826TXL | 4,8 | 26 | 15 - 16 | 2,5 | 4,9 - 5 | 19,5 - 22 | 1700 N | 1200 N | Data sheet |
| 01AL4830TXL | 4,8 | 30 | 15 - 16 | 2,5 | 4,9 - 5 | 22 - 25 | 1700 N | 1200 N | Data sheet |
| 01AL4835TXL | 4,8 | 35 | 15 - 16 | 2,5 | 4,9 - 5 | 25 - 30 | 1700 N | 1200 N | Data sheet |
| 01AL4840TXL | 4,8 | 40 | 15 - 16 | 2,5 | 4,9 - 5 | 30 - 35 | 1700 N | 1200 N | Data sheet |
