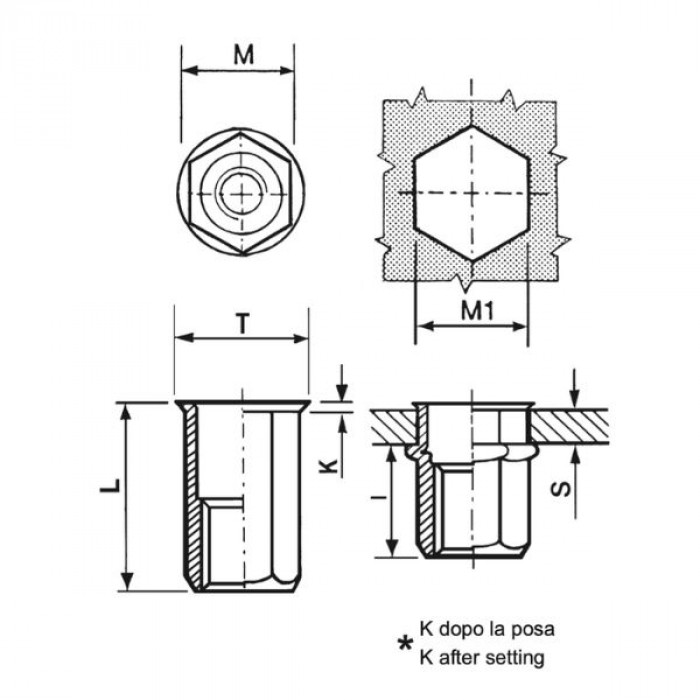

Hexagonal reduced countersunk head threaded inserts
Code |
|
GRIP |
M +0,07/-0,1 |
M1 +0,1/-0 |
T +/-0,5 |
K +/-0,15 |
L +/-0,5 |
I ~ |
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| 85IXIERM03C | M3 | 0,5-1,5 | 4,9 | 5 | 6 | 0,5 | 8,5 | 5 | 1 | Data sheet |
| 85IXIERM04C | M4 | 0,5-2,5 | 5,9 | 6 | 7 | 0,5 | 11 | 6,7 | 3 | Data sheet |
| 85IXIERM05C | M5 | 0,5-3,0 | 6,9 | 7 | 8 | 0,5 | 14,5 | 9 | 6 | Data sheet |
| 85IXIERM06C | M6 | 1,0-3,5 | 8,9 | 9 | 10 | 0,6 | 16 | 10 | 11 | Data sheet |
| 85IXIERM08C | M8 | 1,0-4,0 | 10,9 | 11 | 12 | 0,65 | 18 | 11,5 | 20 | Data sheet |
| 85IXIERM10C12 | M10 | 1,0-3,5 | 11,9 | 12 | 13,5 | 0,75 | 19 | 12,5 | 32 | Data sheet |
| 85IXIERM12C16 | M12 | 1,0-4,0 | 15,9 | 16 | 17,5 | 1 | 25 | 15,5 | 50 | Data sheet |
