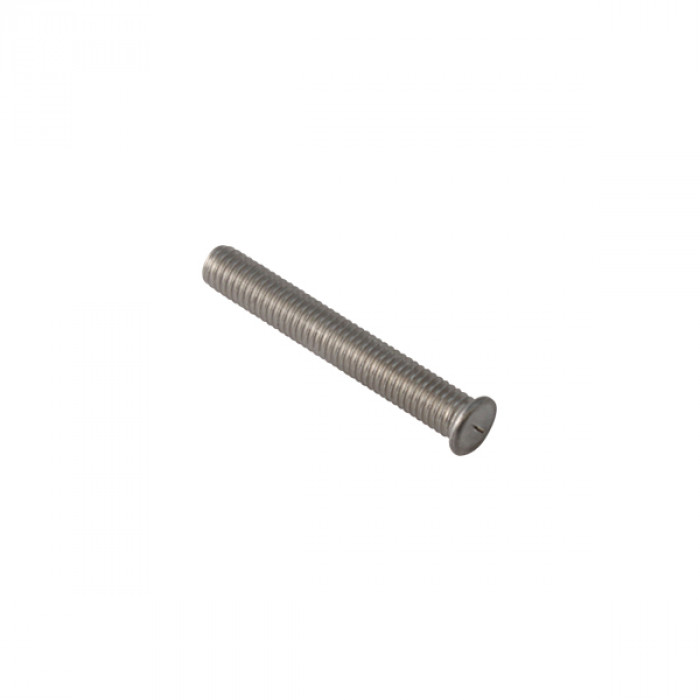

Capacitor discharge studs with external thread aluminium

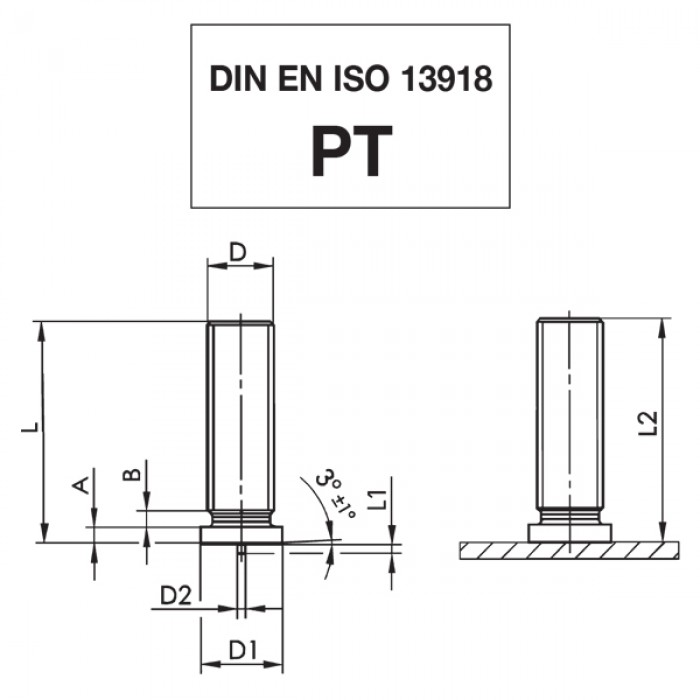

Code |
D |
L +0,6 |
D1 +/-0,2 |
D2 +/-0,08 |
L1 +/-0,05 |
A |
B max |
L2 |
|
|---|---|---|---|---|---|---|---|---|---|
| 03ALPR306 | M3 | 6 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR308 | M3 | 8 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR310 | M3 | 10 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR312 | M3 | 12 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR315 | M3 | 15 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR316 | M3 | 16 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR320 | M3 | 20 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR325 | M3 | 25 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR330 | M3 | 30 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR335 | M3 | 35 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR340 | M3 | 40 | 4,5 | 0,6 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR406 | M4 | 6 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR408 | M4 | 8 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR410 | M4 | 10 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR412 | M4 | 12 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR415 | M4 | 15 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR416 | M4 | 16 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR420 | M4 | 20 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR425 | M4 | 25 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR430 | M4 | 30 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR435 | M4 | 35 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR440 | M4 | 40 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR445 | M4 | 45 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR450 | M4 | 50 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | 0,6 | L-0,3 | Data sheet |
| 03ALPR506 | M5 | 6 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR508 | M5 | 8 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR510 | M5 | 10 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR512 | M5 | 12 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR515 | M5 | 15 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR516 | M5 | 16 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR520 | M5 | 20 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR525 | M5 | 25 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR530 | M5 | 30 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR535 | M5 | 35 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR540 | M5 | 40 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR545 | M5 | 45 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR608 | M6 | 8 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR610 | M6 | 10 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR612 | M6 | 12 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR615 | M6 | 15 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR616 | M6 | 16 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR620 | M6 | 20 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR625 | M6 | 25 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR630 | M6 | 30 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR635 | M6 | 35 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR640 | M6 | 40 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR645 | M6 | 45 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR650 | M6 | 50 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR655 | M6 | 55 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | 1 | L-0,3 | Data sheet |
| 03ALPR810 | M8 | 10 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03ALPR812 | M8 | 12 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03ALPR815 | M8 | 15 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03ALPR816 | M8 | 16 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03ALPR820 | M8 | 20 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03ALPR825 | M8 | 25 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03ALPR830 | M8 | 30 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03ALPR835 | M8 | 35 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03ALPR840 | M8 | 40 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03ALPR845 | M8 | 45 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03ALPR850 | M8 | 50 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
| 03ALPR860 | M8 | 60 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | 1,5 | L-0,3 | Data sheet |
Ask for a quotation
