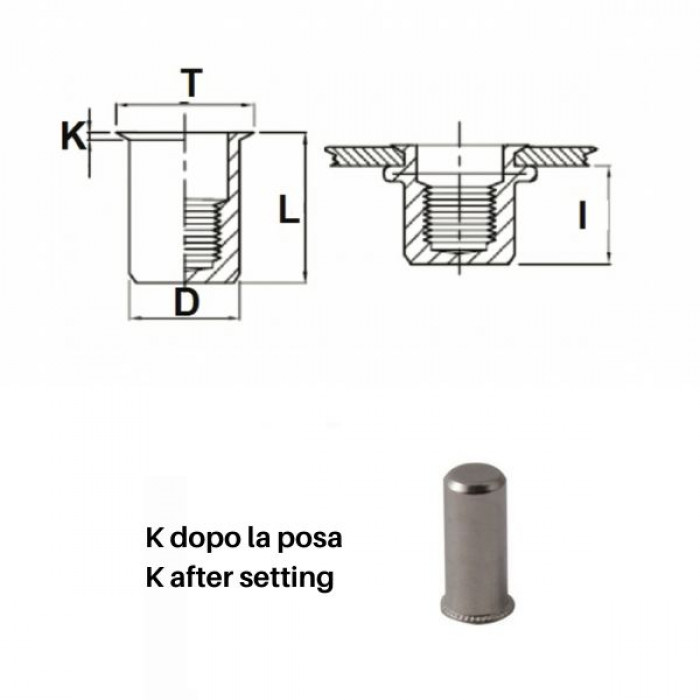

Cylindrical threaded inserts closed end type - Reduced countersunk h.
Code |
|
GRIP |
D +/-0,3 |
+0,1/-0
|
T +/-0,5 |
K +/-0,15 |
L +/-0,5 |
I ~ |
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| 85IXITRCM04C | M4 | 0,5 - 2 | 5,9 | 6 | 7 | 0,5 | 15 | 11 | 3 | Data sheet |
| 85IXITRCM05C | M5 | 0,5 - 2 | 6,9 | 7 | 8 | 0,5 | 16,5 | 12,5 | 6 | Data sheet |
| 85IXITRCM06C | M6 | 0,5 - 2,5 | 8,9 | 9 | 10 | 0,6 | 20,5 | 15,5 | 11 | Data sheet |
| 85IXITRCM08C | M8 | 1 - 3 | 10,9 | 11 | 12 | 0,6 | 23 | 17,6 | 20 | Data sheet |
| 85IXITRCM10C13 | M10 | 1 - 3,5 | 12,9 | 13 | 14 | 0,7 | 24,5 | 18,3 | 32 | Data sheet |
