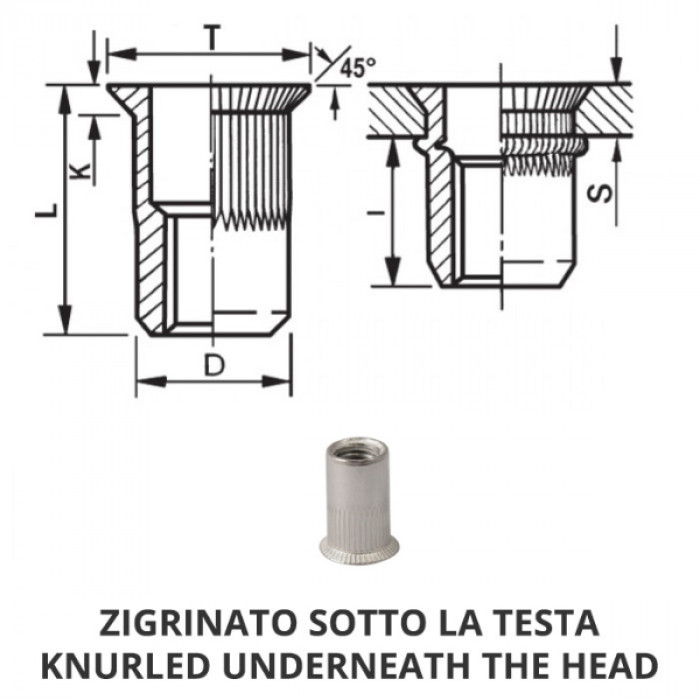

Knurled A4 stainless steel cylindrical threaded inserts - Countersunk head
Code |
|
S |
D +0.07/-0.1 |
|
T +/-0,5 |
K +/-0.15 |
L +/-0,5 |
I ~ |
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| 85IXA4ITSGM03C | M3 | 1,5 - 2 | 4,9 | 5 | 8 | 1,7 | 9 | 6 | 1 | Data sheet |
| 85IXA4ITSGM04C | M4 | 1,5 - 3,5 | 5,9 | 6 | 9 | 1,7 | 11,5 | 5,5 | 4 | Data sheet |
| 85IXA4ITSGM05C | M5 | 1,5 - 4 | 6,9 | 7 | 10 | 1,7 | 13,5 | 7,8 | 8 | Data sheet |
| 85IXA4ITSGM06C | M6 | 1,5 - 4,5 | 8,9 | 9 | 12 | 1,7 | 16 | 9,5 | 15 | Data sheet |
| 85IXA4ITSGM08C | M8 | 1,5 - 4,5 | 10,9 | 11 | 14 | 1,7 | 19 | 12,5 | 26 | Data sheet |
| 85IXA4ITSGM10C13 | M10 | 1,5 - 4,5 | 12,9 | 13 | 16 | 1,7 | 21 | 13 | 45 | Data sheet |
| 85IXA4ITSGM12C15 | M12 | 1,5 - 4,5 | 14,9 | 15 | 18 | 1,7 | 24 | 15,5 | 50 | Data sheet |
