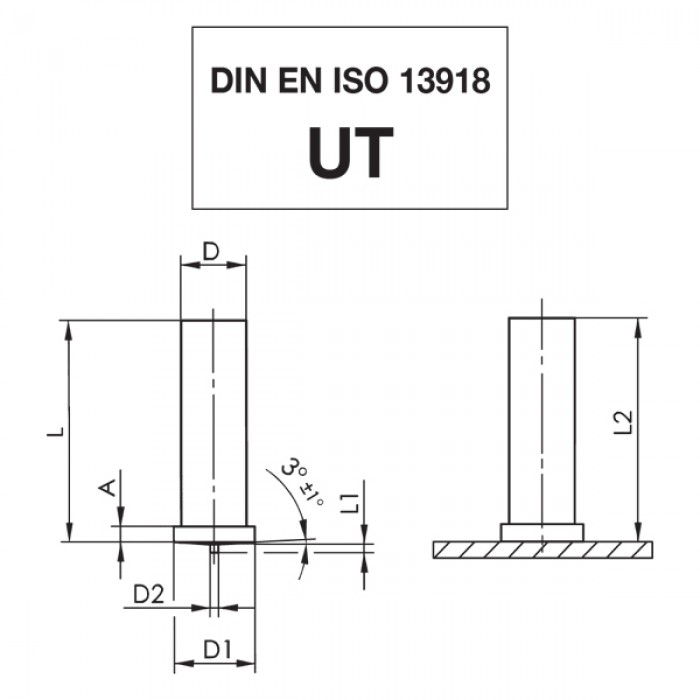

Brass non-threaded capacitor discharge studs
Code |
D +/-0,1 |
L +0,6 |
D1 +/-0,2 |
D2 +/-0,08 |
L1 +/-0,05 |
A |
L2 |
|
|---|---|---|---|---|---|---|---|---|
| 03OTPL306 | Ø 3 | 6 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL308 | Ø 3 | 8 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL310 | Ø 3 | 10 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL312 | Ø 3 | 12 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL315 | Ø 3 | 15 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL316 | Ø 3 | 16 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL320 | Ø 3 | 20 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL325 | Ø 3 | 25 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL330 | Ø 3 | 30 | 4,5 | 0,60 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL406 | Ø 4 | 6 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL408 | Ø 4 | 8 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL410 | Ø 4 | 10 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL412 | Ø 4 | 12 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL415 | Ø 4 | 15 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL416 | Ø 4 | 16 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL420 | Ø 4 | 20 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL425 | Ø 4 | 25 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL430 | Ø 4 | 30 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL435 | Ø 4 | 35 | 5,5 | 0,65 | 0,55 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL508 | Ø 5 | 8 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL510 | Ø 5 | 10 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL512 | Ø 5 | 12 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL515 | Ø 5 | 15 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL516 | Ø 5 | 16 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL520 | Ø 5 | 20 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL525 | Ø 5 | 25 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL530 | Ø 5 | 30 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL535 | Ø 5 | 35 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL540 | Ø 5 | 40 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL550 | Ø 5 | 50 | 6,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL608 | Ø 6 | 8 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL610 | Ø 6 | 10 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL612 | Ø 6 | 12 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL615 | Ø 6 | 15 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL616 | Ø 6 | 16 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL620 | Ø 6 | 20 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL625 | Ø 6 | 25 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL630 | Ø 6 | 30 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL635 | Ø 6 | 35 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL640 | Ø 6 | 40 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL645 | Ø 6 | 45 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL650 | Ø 6 | 50 | 7,5 | 0,75 | 0,80 | 0,7-1,4 | L-0,3 | Data sheet |
| 03OTPL710 | Ø 7,1 | 10 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03OTPL712 | Ø 7,1 | 12 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03OTPL715 | Ø 7,1 | 15 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03OTPL716 | Ø 7,1 | 16 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03OTPL720 | Ø 7,1 | 20 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03OTPL725 | Ø 7,1 | 25 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03OTPL730 | Ø 7,1 | 30 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03OTPL735 | Ø 7,1 | 35 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03OTPL740 | Ø 7,1 | 40 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03OTPL745 | Ø 7,1 | 45 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03OTPL750 | Ø 7,1 | 50 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
| 03OTPL755 | Ø 7,1 | 55 | 9,0 | 0,75 | 0,85 | 0,8-1,4 | L-0,3 | Data sheet |
