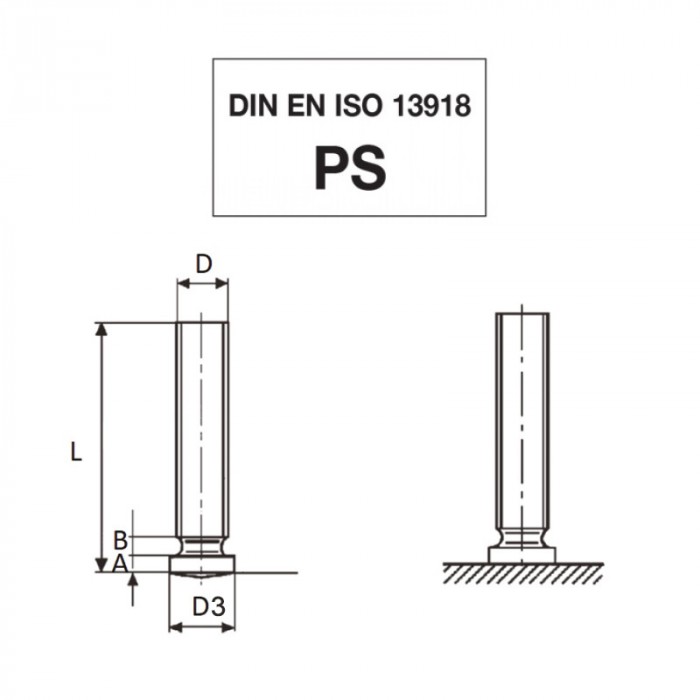

Steel copper plated drawn-arc studs
Code |
D |
L |
A |
B |
D3 +/-0,2 |
|
|---|---|---|---|---|---|---|
| 03ARPR508AC | M5 | 8 | 0,7-1,4 | 1 | 6 | Data sheet |
| 03ARPR510AC | M5 | 10 | 0,7-1,4 | 1 | 6 | Data sheet |
| 03ARPR512AC | M5 | 12 | 0,7-1,4 | 1 | 6 | Data sheet |
| 03ARPR515AC | M5 | 15 | 0,7-1,4 | 1 | 6 | Data sheet |
| 03ARPR516AC | M5 | 16 | 0,7-1,4 | 1 | 6 | Data sheet |
| 03ARPR520AC | M5 | 20 | 0,7-1,4 | 1 | 6 | Data sheet |
| 03ARPR525AC | M5 | 25 | 0,7-1,4 | 1 | 6 | Data sheet |
| 03ARPR530AC | M5 | 30 | 0,7-1,4 | 1 | 6 | Data sheet |
| 03ARPR535AC | M5 | 35 | 0,7-1,4 | 1 | 6 | Data sheet |
| 03ARPR610AC | M6 | 10 | 0,7-1,4 | 1 | 7 | Data sheet |
| 03ARPR612AC | M6 | 12 | 0,7-1,4 | 1 | 7 | Data sheet |
| 03ARPR615AC | M6 | 15 | 0,7-1,4 | 1 | 7 | Data sheet |
| 03ARPR616AC | M6 | 16 | 0,7-1,4 | 1 | 7 | Data sheet |
| 03ARPR620AC | M6 | 20 | 0,7-1,4 | 1 | 7 | Data sheet |
| 03ARPR625AC | M6 | 25 | 0,7-1,4 | 1 | 7 | Data sheet |
| 03ARPR630AC | M6 | 30 | 0,7-1,4 | 1 | 7 | Data sheet |
| 03ARPR635AC | M6 | 35 | 0,7-1,4 | 1 | 7 | Data sheet |
| 03ARPR640AC | M6 | 40 | 0,7-1,4 | 1 | 7 | Data sheet |
| 03ARPR645AC | M6 | 45 | 0,7-1,4 | 1 | 7 | Data sheet |
| 03ARPR650AC | M6 | 50 | 0,7-1,4 | 1 | 7 | Data sheet |
| 03ARPR810AC | M8 | 10 | 0,8-1,4 | 1,5 | 9 | Data sheet |
| 03ARPR812AC | M8 | 12 | 0,8-1,4 | 1,5 | 9 | Data sheet |
| 03ARPR815AC | M8 | 15 | 0,8-1,4 | 1,5 | 9 | Data sheet |
| 03ARPR816AC | M8 | 16 | 0,8-1,4 | 1,5 | 9 | Data sheet |
| 03ARPR820AC | M8 | 20 | 0,8-1,4 | 1,5 | 9 | Data sheet |
| 03ARPR825AC | M8 | 25 | 0,8-1,4 | 1,5 | 9 | Data sheet |
| 03ARPR830AC | M8 | 30 | 0,8-1,4 | 1,5 | 9 | Data sheet |
| 03ARPR835AC | M8 | 35 | 0,8-1,4 | 1,5 | 9 | Data sheet |
| 03ARPR840AC | M8 | 40 | 0,8-1,4 | 1,5 | 9 | Data sheet |
| 03ARPR845AC | M8 | 45 | 0,8-1,4 | 1,5 | 9 | Data sheet |
| 03ARPR1012AC | M10 | 12 | 0,8-1,4 | 2 | 11 | Data sheet |
| 03ARPR1015AC | M10 | 15 | 0,8-1,4 | 2 | 11 | Data sheet |
| 03ARPR1016AC | M10 | 16 | 0,8-1,4 | 2 | 11 | Data sheet |
| 03ARPR1020AC | M10 | 20 | 0,8-1,4 | 2 | 11 | Data sheet |
| 03ARPR1025AC | M10 | 25 | 0,8-1,4 | 2 | 11 | Data sheet |
| 03ARPR1030AC | M10 | 30 | 0,8-1,4 | 2 | 11 | Data sheet |
| 03ARPR1035AC | M10 | 35 | 0,8-1,4 | 2 | 11 | Data sheet |
| 03ARPR1040AC | M10 | 40 | 0,8-1,4 | 2 | 11 | Data sheet |
| 03ARPR1215AC | M12 | 15 | 0,8-1,4 | 2 | 12,6 | Data sheet |
| 03ARPR1216AC | M12 | 16 | 0,8-1,4 | 2 | 12,6 | Data sheet |
| 03ARPR1220AC | M12 | 20 | 0,8-1,4 | 2 | 12,6 | Data sheet |
| 03ARPR1225AC | M12 | 25 | 0,8-1,4 | 2 | 12,6 | Data sheet |
| 03ARPR1230AC | M12 | 30 | 0,8-1,4 | 2 | 12,6 | Data sheet |
| 03ARPR1235AC | M12 | 35 | 0,8-1,4 | 2 | 12,6 | Data sheet |
| 03ARPR1240AC | M12 | 40 | 0,8-1,4 | 2 | 12,6 | Data sheet |
