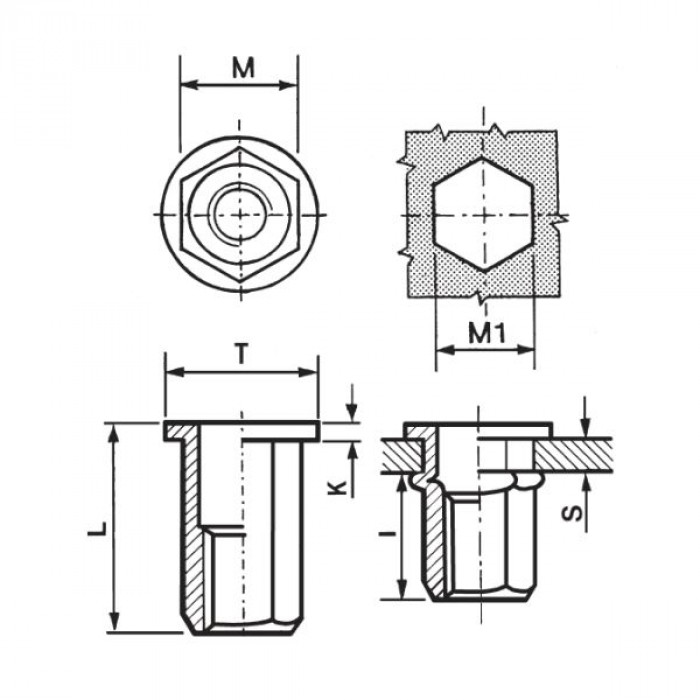

Hexagonal flat head threaded inserts
Code |
|
GRIP |
M +0,07/-0,1 |
M1 +0,1/-0 |
T +/-0,5 |
K +/-0,15 |
L |
I ~ |
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| 85IXITTEM03C | M3 | 0,5-1,5 | 4,9 | 5 | 7,5 | 0,8 | 8,5 | 5,5 | 2 | Data sheet |
| 85IXITTEM04C | M4 | 0,5-2,0 | 5,9 | 6 | 9 | 0,8 | 11 | 6,5 | 5 | Data sheet |
| 85IXITTEM05C | M5 | 0,5-2,5 | 6,9 | 7 | 10 | 1 | 14 | 8 | 8,5 | Data sheet |
| 85IXITTEM06C | M6 | 0,5-3,0 | 8,9 | 9 | 12,7 | 1,35 | 15 | 8,5 | 15 | Data sheet |
| 85IXITTEM08C | M8 | 1,0-3,5 | 10,9 | 11 | 16 | 1,5 | 18 | 10,5 | 26 | Data sheet |
| 85IXITTEM10C12 | M10 | 1,0-3,5 | 11,9 | 12 | 18 | 1,7 | 21 | 13,5 | 50 | Data sheet |
| 85IXITTEM10C13 | M10 | 1,0-3,5 | 12,9 | 13 | 18 | 1,7 | 21 | 12,5 | 50 | Data sheet |
| 85IXITTEM12C15 | M12 | 1,0-4,0 | 14,9 | 15 | 20 | 1,7 | 23 | 14 | 80 | Data sheet |
| 85IXITTEM12C16 | M12 | 2,0-5,0 | 15,9 | 16 | 23 | 2 | 27 | 16,5 | 80 | Data sheet |
