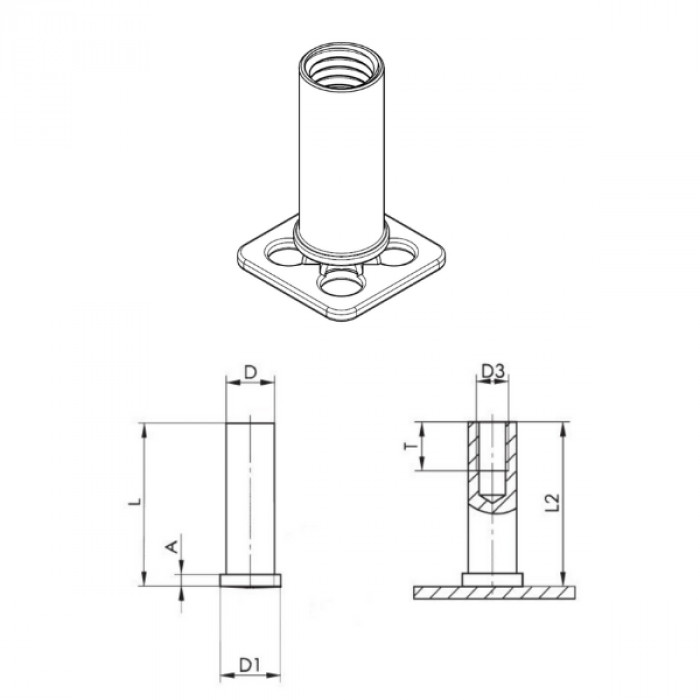

Plate with threaded bush FXDFC blind
Code |
D3 |
D +/-0,1 |
L +0,3 |
D1 +/-0,2 |
A |
T +0,5 |
L2 |
Dimension |
|
|---|---|---|---|---|---|---|---|---|---|
| 84IXA4DFC15QM04-12 | M4 | 6 | 12 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM04-16 | M4 | 6 | 16 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM04-20 | M4 | 6 | 20 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM04-25 | M4 | 6 | 25 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM04-30 | M4 | 6 | 30 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM05-12 | M5 | 7,1 | 12 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM05-16 | M5 | 7,1 | 16 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM05-20 | M5 | 7,1 | 20 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM05-25 | M5 | 7,1 | 25 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM05-30 | M5 | 7,1 | 30 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM05-40 | M5 | 7,1 | 40 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM06-12 | M6 | 8 | 12 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM06-16 | M6 | 8 | 16 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM06-20 | M6 | 8 | 20 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM06-25 | M6 | 8 | 25 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM06-30 | M6 | 8 | 30 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM06-40 | M6 | 8 | 40 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM08-12 | M8 | 10,8 | 12 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM08-16 | M8 | 10,8 | 16 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM08-20 | M8 | 10,8 | 20 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC15QM08-25 | M8 | 10,8 | 25 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 15x15mm | Data sheet |
| 84IXA4DFC32QM04-12 | M4 | 6 | 12 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM04-16 | M4 | 6 | 16 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM04-20 | M4 | 6 | 20 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM04-25 | M4 | 6 | 25 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM04-30 | M4 | 6 | 30 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM05-12 | M5 | 7,1 | 12 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM05-16 | M5 | 7,1 | 16 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM05-20 | M5 | 7,1 | 20 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM05-25 | M5 | 7,1 | 25 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM05-30 | M5 | 7,1 | 30 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM05-40 | M5 | 7,1 | 40 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM06-12 | M6 | 8 | 12 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM06-16 | M6 | 8 | 16 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM06-20 | M6 | 8 | 20 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM06-25 | M6 | 8 | 25 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM06-30 | M6 | 8 | 30 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM06-40 | M6 | 8 | 40 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM08-12 | M8 | 10,8 | 12 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM08-16 | M8 | 10,8 | 16 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM08-20 | M8 | 10,8 | 20 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 32x32mm | Data sheet |
| 84IXA4DFC32QM08-25 | M8 | 10,8 | 25 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 32x32mm | Data sheet |
