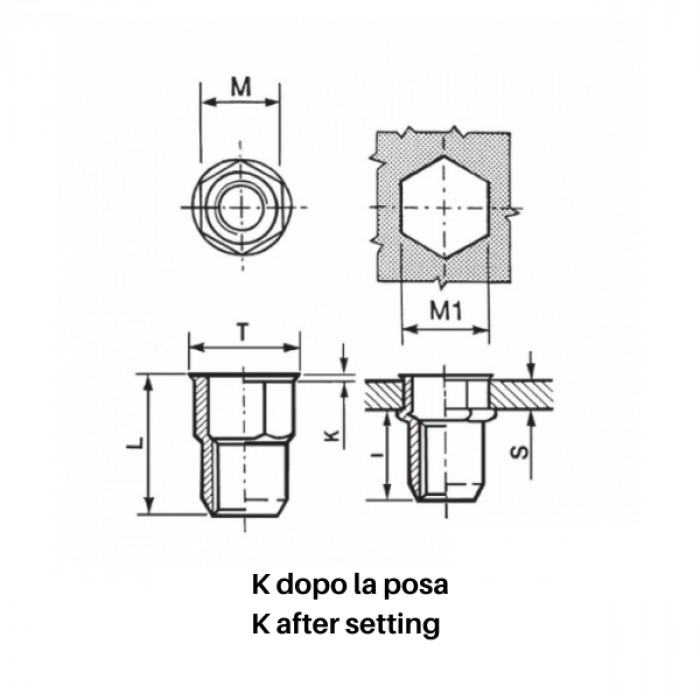

Semi-hexagonal A4 stainless steel threaded inserts - Reduced countersunk head
Code |
|
S GRIP |
M |
M1 0,1/-0 |
T +/-0,5 |
K +/-0.15 |
L +/-0,5 |
I ~ |
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| 85IXA4IERSEM03C | M3 | 0,5- 1,5 | 4,9 | 5 | 6 | 0,5 | 9 | 6 | 1 | Data sheet |
| 85IXA4IERSEM04C | M4 | 0,5-2,0 | 5,9 | 6 | 7 | 0,5 | 12 | 7,5 | 3 | Data sheet |
| 85IXA4IERSEM05C | M5 | 0,5-2,5 | 6,9 | 7 | 8 | 0,6 | 13 | 8 | 6 | Data sheet |
| 85IXA4IERSEM06C | M6 | 1 - 3 | 8,9 | 9 | 10 | 0,6 | 16 | 9,2 | 11 | Data sheet |
| 85IXA4IERSEM08C | M8 | 1,0-3,5 | 10,9 | 11 | 12 | 0,65 | 17,5 | 10 | 20 | Data sheet |
| 85IXA4IERSEM10C13 | M10 | 1,0 - 4,0 | 12,9 | 13 | 14,5 | 0,75 | 21 | 14 | 32 | Data sheet |
| 85IXA4IERSEM12C16 | M12 | 1,0 - 4,0 | 15,9 | 16 | 17,5 | 0,8 | 24 | 50 | Data sheet |
