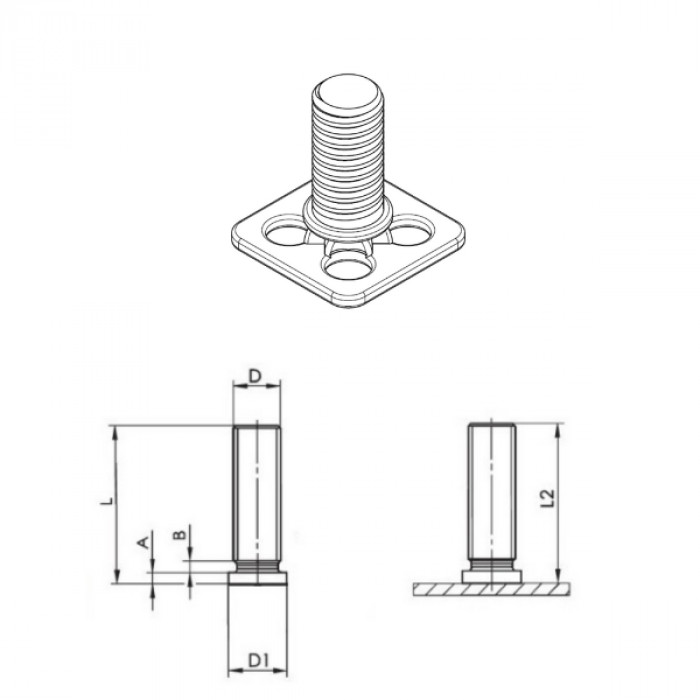

Piastrina con perno filettato FXPF
Codice |
D |
L +0,6 |
D1 +/-0,2 |
A |
B max |
L2 |
Dimensione |
|
|---|---|---|---|---|---|---|---|---|
| 84IXA4PF15QM04‑12 | M4 | 12 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM04‑16 | M4 | 16 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM04‑20 | M4 | 20 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM04‑25 | M4 | 25 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM04‑30 | M4 | 30 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM04‑40 | M4 | 40 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM04‑50 | M4 | 50 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM05‑12 | M5 | 12 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM05‑16 | M5 | 16 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM05‑20 | M5 | 20 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM05‑25 | M5 | 25 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM05‑30 | M5 | 30 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM05‑40 | M5 | 40 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM05‑50 | M5 | 50 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM05‑60 | M5 | 60 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM06‑12 | M6 | 12 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM06‑16 | M6 | 16 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM06‑20 | M6 | 20 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM06‑25 | M6 | 25 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM06‑30 | M6 | 30 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM06‑40 | M6 | 40 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM06‑50 | M6 | 50 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM06‑60 | M6 | 60 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM08‑12 | M8 | 12 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM08‑16 | M8 | 16 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM08‑20 | M8 | 20 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM08‑25 | M8 | 25 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM08‑30 | M8 | 30 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM08‑40 | M8 | 40 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM08‑50 | M8 | 50 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM08‑60 | M8 | 60 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM10‑12 | M10 | 12 | 11 | 0,8-1,4 | 2 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM10‑16 | M10 | 16 | 11 | 0,8-1,4 | 2 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM10‑20 | M10 | 20 | 11 | 0,8-1,4 | 2 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM10‑25 | M10 | 25 | 11 | 0,8-1,4 | 2 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM10‑30 | M10 | 30 | 11 | 0,8-1,4 | 2 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM10‑40 | M10 | 40 | 11 | 0,8-1,4 | 2 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF15QM10‑50 | M10 | 50 | 11 | 0,8-1,4 | 2 | L-0,3 | 15x15mm | Scheda |
| 84IXA4PF32QM04‑12 | M4 | 12 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM04‑16 | M4 | 16 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM04‑20 | M4 | 20 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM04‑25 | M4 | 25 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM04‑30 | M4 | 30 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM04‑40 | M4 | 40 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM04‑50 | M4 | 50 | 5,5 | 0,7-1,4 | 0,6 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM05‑12 | M5 | 12 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM05‑16 | M5 | 16 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM05‑20 | M5 | 20 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM05‑25 | M5 | 25 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM05‑30 | M5 | 30 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM05‑40 | M5 | 40 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM05‑50 | M5 | 50 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM05‑60 | M5 | 60 | 6,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM06‑12 | M6 | 12 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM06‑16 | M6 | 16 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM06‑20 | M6 | 20 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM06‑25 | M6 | 25 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM06‑30 | M6 | 30 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM06‑40 | M6 | 40 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM06‑50 | M6 | 50 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM06‑60 | M6 | 60 | 7,5 | 0,7-1,4 | 1 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM08‑12 | M8 | 12 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM08‑16 | M8 | 16 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM08‑20 | M8 | 20 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM08‑25 | M8 | 25 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM08‑30 | M8 | 30 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM08‑40 | M8 | 40 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM08‑50 | M8 | 50 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM08‑60 | M8 | 60 | 9 | 0,8-1,4 | 1,5 | L-0,3 | 32x32mm | Scheda |
| 84IXA4PF32QM10‑12 | M10 | 12 | 11 | 0,8-1,4 | 2 | L-0,6 | 32x32mm | Scheda |
| 84IXA4PF32QM10‑16 | M10 | 16 | 11 | 0,8-1,4 | 2 | L-0,6 | 32x32mm | Scheda |
| 84IXA4PF32QM10‑20 | M10 | 20 | 11 | 0,8-1,4 | 2 | L-0,6 | 32x32mm | Scheda |
| 84IXA4PF32QM10‑25 | M10 | 25 | 11 | 0,8-1,4 | 2 | L-0,6 | 32x32mm | Scheda |
| 84IXA4PF32QM10‑30 | M10 | 30 | 11 | 0,8-1,4 | 2 | L-0,6 | 32x32mm | Scheda |
| 84IXA4PF32QM10‑40 | M10 | 40 | 11 | 0,8-1,4 | 2 | L-0,6 | 32x32mm | Scheda |
| 84IXA4PF32QM10‑50 | M10 | 50 | 11 | 0,8-1,4 | 2 | L-0,6 | 32x32mm | Scheda |
