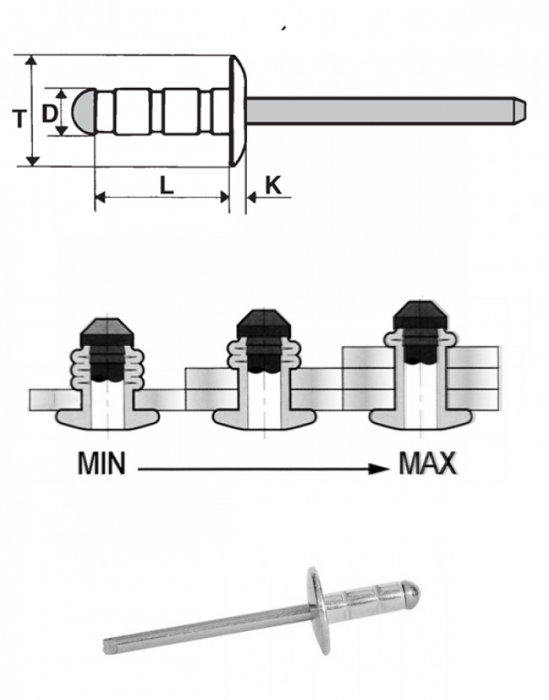

Multifix blind rivets aluminium Mg.2,5 / steel zinc plated- Large head
Code |
D +0,08/-0,15 |
L +1/-0,2 |
T |
K max |
hole
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|
| 01MXAL3208TL | 3,2 | 8 | 8,8 - 10 | 1,7 | 3,3 - 3,4 | 0,5 - 5 | 980 N | 680 N | Data sheet |
| 01MXAL3210TL | 3,2 | 9,5 | 8,8 - 10 | 1,7 | 3,3 - 3,4 | 1,2 - 6,5 | 980 N | 680 N | Data sheet |
| 01MXAL3211TL | 3,2 | 11 | 8,8 - 10 | 1,7 | 3,3 - 3,4 | 4 - 7,9 | 980 N | 680 N | Data sheet |
| 01MXAL3213TL | 3,2 | 13 | 8,8 - 10 | 1,7 | 3,3 - 3,4 | 5 - 9,5 | 980 N | 680 N | Data sheet |
| 01MXAL3214TL | 3,2 | 14 | 8,8 - 10 | 1,7 | 3,3 - 3,4 | 6,5 - 11 | 980 N | 680 N | Data sheet |
| 01MXAL3216TL | 3,2 | 16 | 8,8 - 10 | 1,7 | 3,3 - 3,4 | 8,5 - 13 | 980 N | 680 N | Data sheet |
| 01MXAL4008TL | 4 | 8 | 9,5 - 10,5 | 1,8 | 4,1 - 4,2 | 0,8 - 4,7 | 1600 N | 1150 N | Data sheet |
| 01MXAL4010TL | 4 | 9,8 | 9,5 - 10,5 | 1,8 | 4,1 - 4,2 | 1,2 - 6,3 | 1600 N | 1150 N | Data sheet |
| 01MXAL4013TL | 4 | 13 | 9,5 - 10,5 | 1,8 | 4,1 - 4,2 | 4 - 9,5 | 1600 N | 1150 N | Data sheet |
| 01MXAL4014TL | 4 | 14 | 9,5 - 10,5 | 1,8 | 4,1 - 4,2 | 5 -10 | 1600 N | 1150 N | Data sheet |
| 01MXAL4017TL | 4 | 16,5 | 9,5 - 10,5 | 1,8 | 4,1 - 4,2 | 6,4 - 12,7 | 1600 N | 1150 N | Data sheet |
| 01MXAL4018TL | 4 | 18 | 9,5 - 10,5 | 1,8 | 4,1 - 4,2 | 8 - 14 | 1600 N | 1150 N | Data sheet |
| 01MXAL4020TL | 4 | 20 | 9,5 - 10,5 | 1,8 | 4,1 - 4,2 | 10 - 15 | 1600 N | 1150 N | Data sheet |
| 01MXAL4810TL | 4,8 | 10 | 13 - 14 | 2 | 4,9 - 5 | 1 - 5 | 2350 N | 1500 N | Data sheet |
| 01MXAL4812TL | 4,8 | 12,5 | 13 - 14 | 2 | 4,9 - 5 | 3 - 7,5 | 2350 N | 1500 N | Data sheet |
| 01MXAL4815TL | 4,8 | 15 | 13 - 14 | 2 | 4,9 - 5 | 5 - 10 | 2350 N | 1500 N | Data sheet |
| 01MXAL4817TL | 4,8 | 17 | 13 - 14 | 2 | 4,9 - 5 | 7 - 12 | 2350 N | 1500 N | Data sheet |
| 01MXAL4820TL | 4,8 | 20 | 13 - 14 | 2 | 4,9 - 5 | 10 - 15 | 2350 N | 1500 N | Data sheet |
