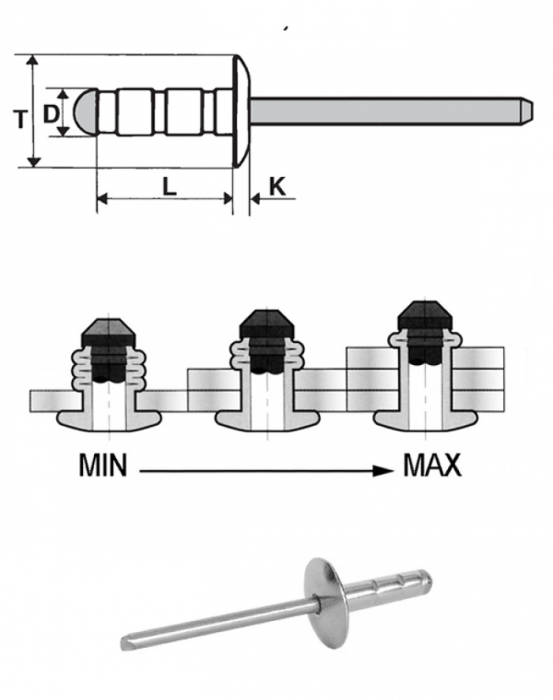

Multifix blind rivets aluminium Mg.2,5 / steel zinc plated - Extra large head
Code |
D +0,08/-0,15 |
L +1/-0,2 |
T |
K max |
hole
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|
| 01MXAL4008TXL | 4 | 8 | 11,5 - 12,5 | 1,9 | 4,1 - 4,2 | 0,8 - 4,7 | 1400 N | 900 N | Data sheet |
| 01MXAL4010TXL | 4 | 9,8 | 11,5 - 12,5 | 1,9 | 4,1 - 4,2 | 1,2 - 6,3 | 1400 N | 900 N | Data sheet |
| 01MXAL4013TXL | 4 | 13 | 11,5 - 12,5 | 1,9 | 4,1 - 4,2 | 4 - 9,5 | 1400 N | 900 N | Data sheet |
| 01MXAL4017TXL | 4 | 16,5 | 11,5 - 12,5 | 1,9 | 4,1 - 4,2 | 6,4 - 12,7 | 1400 N | 900 N | Data sheet |
| 01MXAL4810TXL | 4,8 | 10 | 15 - 16 | 2 | 4,9 | 1 - 5 | 2350 N | 1500 N | Data sheet |
| 01MXAL4812TXL | 4,8 | 12,5 | 15 - 16 | 2 | 4,9 | 3 - 7,5 | 2350 N | 1500 N | Data sheet |
| 01MXAL4815TXL | 4,8 | 15 | 15 - 16 | 2 | 4,9 | 5 - 10 | 2350 N | 1500 N | Data sheet |
| 01MXAL4817TXL | 4,8 | 17 | 15 - 16 | 2 | 4,9 | 7 - 12 | 2350 N | 1500 N | Data sheet |
| 01MXAL4820TXL | 4,8 | 20 | 15 - 16 | 2 | 4,9 | 10 - 15 | 2350 N | 1500 N | Data sheet |
| 01MXAL4824TXL | 4,8 | 24,8 | 15 - 16 | 2 | 4,9 | 14,5 - 19,5 | 2350 N | 1500 N | Data sheet |
| 01MXAL4827TXL | 4,8 | 27 | 15 - 16 | 2 | 4,9 | 15 - 23 | 2350 N | 1500 N | Data sheet |
