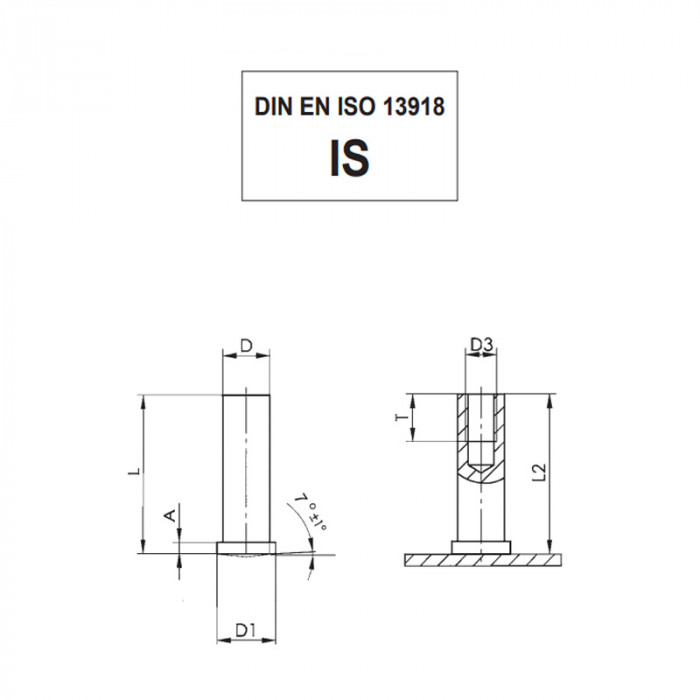

Stainless steel rawn-arc studs with internal thread
Code |
D |
L |
D1 |
A |
D3 |
T |
|
|---|---|---|---|---|---|---|---|
| 03IXBU3506AC | Ø5 | 6 | 6 | 0,7 - 1,4 | M3 | 4 | Data sheet |
| 03IXBU3508AC | Ø5 | 8 | 6 | 0,7 - 1,4 | M3 | 4 | Data sheet |
| 03IXBU3510AC | Ø5 | 10 | 6 | 0,7 - 1,4 | M3 | 4 | Data sheet |
| 03IXBU3512AC | Ø5 | 12 | 6 | 0,7 - 1,4 | M3 | 4 | Data sheet |
| 03IXBU3515AC | Ø5 | 15 | 6 | 0,7 - 1,4 | M3 | 4 | Data sheet |
| 03IXBU3516AC | Ø5 | 16 | 6 | 0,7 - 1,4 | M3 | 4 | Data sheet |
| 03IXBU3520AC | Ø5 | 20 | 6 | 0,7 - 1,4 | M3 | 4 | Data sheet |
| 03IXBU3525AC | Ø5 | 25 | 6 | 0,7 - 1,4 | M3 | 4 | Data sheet |
| 03IXBU3530AC | Ø5 | 30 | 6 | 0,7 - 1,4 | M3 | 4 | Data sheet |
| 03IXBU4608AC | Ø6 | 8 | 7 | 0,7 - 1,4 | M4 | 5 | Data sheet |
| 03IXBU4610AC | Ø6 | 10 | 7 | 0,7 - 1,4 | M4 | 5 | Data sheet |
| 03IXBU4612AC | Ø6 | 12 | 7 | 0,7 - 1,4 | M4 | 5 | Data sheet |
| 03IXBU4615AC | Ø6 | 15 | 7 | 0,7 - 1,4 | M4 | 5 | Data sheet |
| 03IXBU4616AC | Ø6 | 16 | 7 | 0,7 - 1,4 | M4 | 5 | Data sheet |
| 03IXBU4620AC | Ø6 | 20 | 7 | 0,7 - 1,4 | M4 | 5 | Data sheet |
| 03IXBU4625AC | Ø6 | 25 | 7 | 0,7 - 1,4 | M4 | 5 | Data sheet |
| 03IXBU4630AC | Ø6 | 30 | 7 | 0,7 - 1,4 | M4 | 5 | Data sheet |
| 03IXBU4635AC | Ø6 | 35 | 7 | 0,7 - 1,4 | M4 | 5 | Data sheet |
| 03IXBU4640AC | Ø6 | 40 | 7 | 0,7 - 1,4 | M4 | 5 | Data sheet |
| 03IXBU5710AC | Ø7.1 | 10 | 9 | 0,8 - 1,4 | M5 | 6 | Data sheet |
| 03IXBU5712AC | Ø7.1 | 12 | 9 | 0,8 - 1,4 | M5 | 6 | Data sheet |
| 03IXBU5715AC | Ø7.1 | 15 | 9 | 0,8 - 1,4 | M5 | 6 | Data sheet |
| 03IXBU5716AC | Ø7.1 | 16 | 9 | 0,8 - 1,4 | M5 | 6 | Data sheet |
| 03IXBU5720AC | Ø7.1 | 20 | 9 | 0,8 - 1,4 | M5 | 6 | Data sheet |
| 03IXBU5725AC | Ø7.1 | 25 | 9 | 0,8 - 1,4 | M5 | 6 | Data sheet |
| 03IXBU5730AC | Ø7.1 | 30 | 9 | 0,8 - 1,4 | M5 | 6 | Data sheet |
| 03IXBU5735AC | Ø7.1 | 35 | 9 | 0,8 - 1,4 | M5 | 6 | Data sheet |
| 03IXBU5740AC | Ø7.1 | 40 | 9 | 0,8 - 1,4 | M5 | 6 | Data sheet |
| 03IXBU6815AC | Ø8 | 15 | 9 | 0,8 - 1,4 | M6 | 10 | Data sheet |
| 03IXBU6816AC | Ø8 | 16 | 9 | 0,8 - 1,4 | M6 | 10 | Data sheet |
| 03IXBU6820AC | Ø8 | 20 | 9 | 0,8 - 1,4 | M6 | 10 | Data sheet |
| 03IXBU6825AC | Ø8 | 25 | 9 | 0,8 - 1,4 | M6 | 10 | Data sheet |
| 03IXBU6830AC | Ø8 | 30 | 9 | 0,8 - 1,4 | M6 | 10 | Data sheet |
| 03IXBU6835AC | Ø8 | 35 | 9 | 0,8 - 1,4 | M6 | 10 | Data sheet |
| 03IXBU6840AC | Ø8 | 40 | 9 | 0,8 - 1,4 | M6 | 10 | Data sheet |
