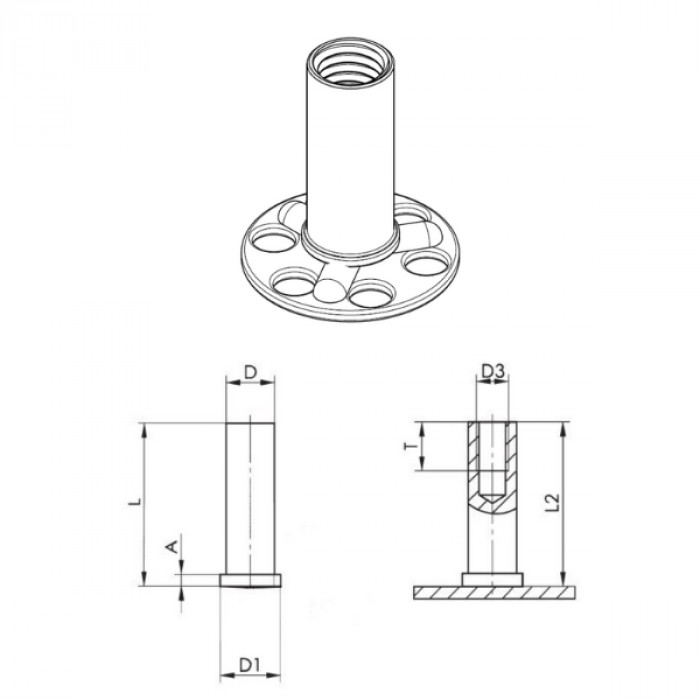

Piastrina con distanziale filettato FXDFC cieco
Codice |
D3 |
D +/-0,1 |
L +0,3 |
D1 +/-0,2 |
A |
T +0,5 |
L2 |
ø |
|
|---|---|---|---|---|---|---|---|---|---|
| 84IXA4DFC20TM04‑12 | M4 | 6 | 12 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM04‑16 | M4 | 6 | 16 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM04‑20 | M4 | 6 | 20 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM04‑25 | M4 | 6 | 25 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM04‑30 | M4 | 6 | 30 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM05‑12 | M5 | 7,1 | 12 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM05‑16 | M5 | 7,1 | 16 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM05‑20 | M5 | 7,1 | 20 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM05‑25 | M5 | 7,1 | 25 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM05‑30 | M5 | 7,1 | 30 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM05‑40 | M5 | 7,1 | 40 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM06‑12 | M6 | 8 | 12 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM06‑16 | M6 | 8 | 16 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM06‑20 | M6 | 8 | 20 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM06‑25 | M6 | 8 | 25 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM06‑30 | M6 | 8 | 30 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM06‑40 | M6 | 8 | 40 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM08‑12 | M8 | 10,8 | 12 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM08‑16 | M8 | 10,8 | 16 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM08‑20 | M8 | 10,8 | 20 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM08‑25 | M8 | 10,8 | 25 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM08‑30 | M8 | 10,8 | 30 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC20TM08‑40 | M8 | 10,8 | 40 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 20mm | Scheda |
| 84IXA4DFC23TM04‑12 | M4 | 6 | 12 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM04‑16 | M4 | 6 | 16 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM04‑20 | M4 | 6 | 20 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM04‑25 | M4 | 6 | 25 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM04‑30 | M4 | 6 | 30 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM05‑12 | M5 | 7,1 | 12 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM05‑16 | M5 | 7,1 | 16 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM05‑20 | M5 | 7,1 | 20 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM05‑25 | M5 | 7,1 | 25 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM05‑30 | M5 | 7,1 | 30 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM05‑40 | M5 | 7,1 | 40 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM06‑12 | M6 | 8 | 12 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM06‑16 | M6 | 8 | 16 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM06‑20 | M6 | 8 | 20 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM06‑25 | M6 | 8 | 25 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM06‑30 | M6 | 8 | 30 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM06‑40 | M6 | 8 | 40 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM08‑12 | M8 | 10,8 | 12 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM08‑16 | M8 | 10,8 | 16 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM08‑20 | M8 | 10,8 | 20 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM08‑25 | M8 | 10,8 | 25 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM08‑30 | M8 | 10,8 | 30 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC23TM08‑40 | M8 | 10,8 | 40 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 23mm | Scheda |
| 84IXA4DFC38TM04‑12 | M4 | 6 | 12 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM04‑16 | M4 | 6 | 16 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM04‑20 | M4 | 6 | 20 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM04‑25 | M4 | 6 | 25 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM04‑30 | M4 | 6 | 30 | 7,5 | 0,7-1,4 | 6 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM05‑12 | M5 | 7,1 | 12 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM05‑16 | M5 | 7,1 | 16 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM05‑20 | M5 | 7,1 | 20 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM05‑25 | M5 | 7,1 | 25 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM05‑30 | M5 | 7,1 | 30 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM05‑40 | M5 | 7,1 | 40 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM06‑12 | M6 | 8 | 12 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM06‑16 | M6 | 8 | 16 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM06‑20 | M6 | 8 | 20 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM06‑25 | M6 | 8 | 25 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM06‑30 | M6 | 8 | 30 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM06‑40 | M6 | 8 | 40 | 9 | 0,8-1,4 | 7,5 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM08‑12 | M8 | 10,8 | 12 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM08‑16 | M8 | 10,8 | 16 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM08‑20 | M8 | 10,8 | 20 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 38mm | Scheda |
| 84IXA4DFC38TM08‑25 | M8 | 10,8 | 25 | 11.6 | 0,6-1,8 | 10 | L-0,3 | 38mm | Scheda |
