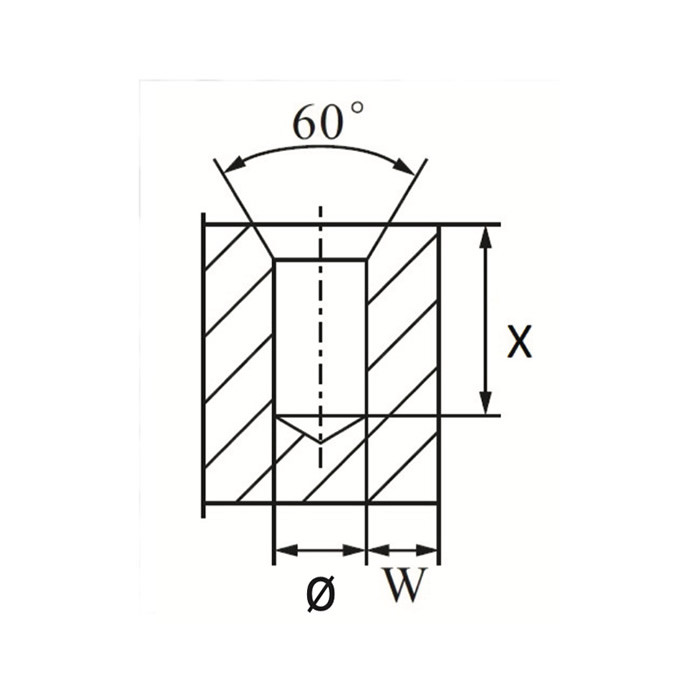

Self-tapping threaded inserts F318-FC type - Blind holes

Code	d Internal thread	D External thread	P*	ø hole metals	ø hole hard plastic	X	L
83IXF318M03-CFC	M3 x 0,5	5	0,6	4,7-4,8	4,7-4,8	6	4	Data sheet
83IXF318M03-LFC	M3 x 0,5	5	0,6	4,7-4,8	4,7-4,8	8	6	Data sheet
83IXF318M04-CFC	M4 x 0,7	6,5	0,8	6,1-6,2	6,1-6,2	8	6	Data sheet
83IXF318M04-LFC	M4 x 0,7	6,5	0,8	6,1-6,2	6,1-6,2	10	8	Data sheet
83IXF318M05-CFC	M5 x 0,8	8	1	7,6-7,7	7,6-7,7	9	7	Data sheet
83IXF318M05-LFC	M5 x 0,8	8	1	7,6-7,7	7,6-7,7	13	10	Data sheet
83IXF318M06-CFC	M6 x 1,0	10	1,25	9,5-9,6	9,5-9,6	10	8	Data sheet
83IXF318M06-LFC	M6 x 1,0	10,2	1,25	9,5-9,6	9,5-9,6	15	12	Data sheet
83IXF318M08-CFC	M8 x 1,25	12	1,5	11,4-11,5	11,4-11,5	11	9	Data sheet
83IXF318M08-LFC	M8 x 1,25	12	1,5	11,4-11,5	11,4-11,5	17	14	Data sheet
83IXF318M10-CFC	M10 x 1,5	14	1,5	13,4-13,5	13,4-13,5	13	10	Data sheet
83IXF318M10-LFC	M10 x 1,5	14	1,5	13,4-13,5	13,4-13,5	22	18	Data sheet
83IXF318M12-CFC	M12 x 1,75	16	1,75	15,3-15,4	15,3-15,4	15	12	Data sheet
83IXF318M12-LFC	M12 x 1,75	16	1,75	15,3-15,4	15,3-15,4	26	22	Data sheet
83IXF318M14-CFC	M14 x 2,0	18	2	17,3-17,4	17,3-17,4	17	14	Data sheet
83IXF318M14-LFC	M14 x 2,0	18	2	17,3-17,4	17,3-17,4	28	24	Data sheet
83IXF318M16-CFC	M16 x 2,0	20	2	19,3-19,4	19,3-19,4	17	14	Data sheet
83IXF318M16-LFC	M16 x 2,0	20	2	19,3-19,4	19,3-19,4	28	24	Data sheet
